16.13 ComboBox

The component ComboBox (gb.qt4) is a combination of a Textbox and a (PopUp-)ListBox. The field of application for a ComboBox is the input of data as a character string. Either select an element from the list box, which is then displayed in the text box, or enter text in the text box.

Only if the property ComboBox. ReadOnly has been set to True, will the entries become valid data that you can continue to work with in the program. Otherwise the data must always be checked!

16.13.1 Properties and methods ComboBox

Selected properties and methods of a ComboBox are listed and described in a table:

PropertyTypeDescription
Count IntegerSpecifies the number of elements in the popup list box.
CurrentComboBox. ItemReturns the current selected item in the popup list box. Combobox.Item represents an entry in the popup list box with the property Text.
IndexIntegerIndicates the index of the currently selected element in the popup list box.
LengthIntegerDetermines the length of the selected text in the TextBox.
ListArrayStores the contents of the list box in a string array or fills the list box with the contents of a string array.
MaxlengthIntegerDetermines the maximum permissible length of the text in the text field or specifies the maximum permissible length of the text in the text field.
PasswordBooleanIndicates whether characters are entered into the text field hidden and replaced by asterisks.
PosIntegerDetermines the position of the cursor in the text field or determines the position of the cursor in the text field.
ReadOnlyBooleanShows whether the contents of the ComboBox are only read or whether the text field is editable or not.
SortedBooleanSpecifies whether or not the items are displayed sorted in the list box.
TextStringReturns the displayed text in the text box or writes the text to the text box. (Synonym: ComboBox.Item.Text)
SelectedBooleanSpecifies whether or not a text is selected in the combo box.
SelectionTextBox. SelectionReturns an object for managing the selected text.

Table 16.13.1.1: Overview of ComboBox component properties

TextBox.Selection has the following properties:

  • TextBox.Selection.Text: Returns the selected text or zero if no text is selected.
  • TextBox.Selection.Start: Returns the starting position of the selected text or a -1 if no text is marked.
  • TextBox.Selection.Length: Returns the length of the currently selected text or 0 if no text is selected.

The TextBox.Selection.Hide method hides the selected text in the TextBox.

Like any other TextBox, the TextBox of a ComboBox has a standard context menu, which you can call up with a click of the right mouse button.

A brief description of the ComboBox component's methods can be found in the following table:

MethodDescription
Add (Item As String[, Index As Integer] Inserts an element (item) into the ComboBox list. If the optional value Index is set, the insertion takes place at the position defined by the index, otherwise at the end of the list.
Insert (Text as String) Inserts a string into the empty TextBox or supplements the existing text in the TextBox.
Clear () Deletes the contents of the ComboBox list.
Find (Item As String) Finds an element in the popup list box and returns the corresponding index (type integer) or -1 if the element is not found in the popup list box.
Popup () Opens the ComboBox popup menu.
Remove (Index As Integer) Deletes the indexed element in the ComboBox list.
Select ([ Start As Integer, Length As Integer]) Returns the text from the start position and in the specified length. Without (optional) arguments, the entire text is returned.
SelectAll () Selects the entire text and returns it.
Unselect () Cancels the selection of the selected text in the combo box.

Table 16.13.1.2: Overview of methods of the ComboBox class

16.13.2 Events ComboBox

The special events of the ComboBox component and additional comments can be found here:

EventDescription
ActivateIs triggered when the ComboBox has the focus and the Enter key is pressed.
ChangeIs triggered when the text in the combo box is changed and the ComboBox. ReadOnly property is set to False.
ClickIs triggered when an item is selected in the pop-up list.

Notes on the ComboBox_Click () event

  • The click event is triggered when the index or text property has been set, even if the new value is the same as the old one! This does not apply to the use of the component gb.qt4.
  • The click event is not triggered when you set the index to -1 or when you populate the Text property with something that is not already in ComboBox list.
  • The click event is not triggered if the content of the list has been changed by adding, removing or deleting or if you change the list property.

16.13.3 ComboBox lists

Before you can use a ComboBox to enter data (data type string) in a program, you must fill in the list (data type array) from which the user can make a selection. Which of the approaches you prefer depends on the tasks to be solved and the value of the ComboBox.Read-only property. First, individual approaches are presented and then implemented with examples:

  • Insert elements into the (inline) array list,
  • Paste elements into the list with the add method,
  • Insert the elements into an explicitly declared array, which is later passed as list content.

Importing elements of a list, for example

  • from a binary, gambas-specific file,
  • from an XML file, csv file or a simple text file,
  • from a database table (set filter in SQL statement for exactly one field)
  • from program-internal calculations (? case differentiations),
  • from a generated interface list or
  • from a generated list of printers available in the system.

16.13.4 Example 1 - Filling the ComboBox List

[1] ' Gambas class file
[2]
[3] Public Sub _new()
[4]   SetCBList()
[5] End ' _new()
[6]
[7] Public Sub Form_Open()
[8]   FMain.Center
[9]   FMain.Resizable = False
[10] End ' Form_Open()
[11]
[12] Public Sub SetCBList()
[13]   Dim aMatrix As New String[]
[14]
[15]   ComboBox1.List = ["Element2", "Element1"] ' Inline-Array
[16]   ComboBox1.Add("Element3")
[17]   ComboBox1.Add("Element5")
[18]   ComboBox1.Add("Element4")
[19]   aMatrix.Add("Element6")
[20]   aMatrix.Add("Element7")
[21]   ComboBox1.List = ComboBox1.List.Insert(aMatrix)
[22]   ComboBox1.Sorted = True
[23]   ComboBox1.Text = ComboBox1.List[0]
[24]
[25] End ' SetList()

You should transfer the call of SetCBList () to the _new procedure, because the statements

ComboBox1.Text = ComboBox1.List[0] ' Display first entry in the CB list
ComboBox1.Text = ComboBox1.List[ComboBox1.List.Max] ' Display last entry in the CB list

would trigger the click event!

Comments:

  • The list is filled in line 15 with 2 elements (inline array).
  • The list is extended by 3 entries.
  • In lines 19 and 20 2 elements are inserted into the array aMatrix.
  • The content of the array aMatrix is inserted in line 21 at the end of the list.
  • The entries in the list are then sorted.

16.13.5 Example 2 - ComboBox with history

In this example, a ComboBox is given a history. This reads the last path entries into the list of the ComboBox at program start. Newer paths are dynamically inserted into the list at runtime and overwrite older entries. The source code shows that the current list content is stored in a configuration file because the component gb. settings is used, which implicitly provides all file operations for exporting and importing the list content.

' Gambas class file

Private $aFavorites As String[]
Private Const $iCount As Integer = 4

Public Sub Form_Open()

  FMain.Center
  $aFavorites = Settings["Favorites"] ' Import
' Konfigurationsdatei: /home/hans/.config/gambas3/ComboBoxFavourites.conf
  If Not $aFavorites Then $aFavorites = New String[]
  ReloadFavorites()

End ' Form_Open()

Public Sub btnSelect_Click()
' Create only existing directories

  If Not IsDir(cmbPath.Text) Then
    Message.Error(("The specified path is not a directory!"))
    cmbPath.SetFocus
    Return
  Endif ' Not IsDir(cmbPath.Text) ?

' Do not allow duplicates and limit history
  If $aFavorites.Count <= $iCount Then
     If Not $aFavorites.Exist(cmbPath.Text) Then $aFavorites.Add(cmbPath.Text)
  Else
     If Not $aFavorites.Exist(cmbPath.Text) Then
        $aFavorites.Remove(0)
        $aFavorites.Add(cmbPath.Text)
     Endif
  Endif
  ReloadFavorites()

End ' btnSelect_Click()

Public Sub Form_Close()
  Settings["Favorites"] = $aFavorites ' Export
End ' Form_Close()

'********************************************************************************************

Private Sub ReloadFavorites()
' An empty entry for input in the TextBox, then the favorites
  cmbPath.List = [""].Insert($aFavorites)
End ' ReloadFavorites()

Public Sub dchPath_Change()
  cmbPath.Text = dchPath.Value
End ' dchPath_Change()

Public Sub cmbPath_Activate()
  btnSelect_Click()
End ' cmbPath_Activate()

CB1

Figure 16.13.5.1: ComboBox with history

16.13.6 Example 3 - ComboBoxes

During the development of a program for measuring temperatures, a circuit board from Stephan Mischnik (www.strippenstrolch.de) could be used. It was only known that an NTC serves as a temperature sensor, a PIC 08M2+ was used as an AD converter and the temperature data could be read in via an RS232 interface. In order to keep the program test open, a combo box was used for the RS232 port and 5 combo boxes were used for setting the individual transmission parameters of the serial interface, whose ReadOnly property was set to True in each case:

CB2

Figure 16.13.6.1: Configuration RS232

Here only the use of the 6 ComboBoxes is of interest. Therefore, only selected passages from the source text are presented. The excerpts show how the lists of the combo boxes cmbSpeed, cmbParity, cmbDataBits, cmbStopBits and cmbFlow are filled statically - related to number and values. A special feature is that the list of the ComboBox cmbRs232PortName is only filled dynamically at runtime, depending on the serial interfaces found on the system or the USB-RS232 adapter interfaces:

[1] Public Sub Form_Open()
[2]   Dim aDataFlow As New String[]
[3][4]   aDataFlow.Add("None")
[5]   aDataFlow.Add("XON/XOFF")
[6]   aDataFlow.Add("RFR/CTS")
[7]   aDataFlow.Add("RFR/CTS + XON/XOFF")
[8]   cmbSpeed.List = ["2400", "4800", "9600"]
[9]   cmbParity.Add("None")
[10]   cmbParity.Add("Even")
[11]   cmbParity.Add("Odd")
[12]   cmbDataBits.List = ["5", "6", "7", "8"]
[13]   cmbStopBits.List = ["1", "2"]
[14]   cmbFlow.List = aDataFlow
[15]
[16]   RS232PortListeGenerieren()
[17][18] End ' Form_Open
[19]
[20] Public Sub RS232PortListeGenerieren()
[21]   Dim iCount As Integer
[22]   Dim sZeile, sListeV24, sListeUSB, s As String
[23]   Dim aSchnittstellenMatrix As New String[]
[24]   Dim aListe As New String[]
[25]   Dim hProcess As Process
[26]
[27]   cmbRS232PortName.Clear()
[28]
[29] ' Ermittlung echter RS232-Schnittstellen
[30]   Shell "dmesg | grep ttyS | grep 00:" To sListeV24
[31]   If Len(sListeV24) > 0 Then
[32]      aSchnittstellenMatrix = Split(sListeV24, " ")
[33]      For Each sZeile In aSchnittstellenMatrix
[34]          If InStr(sZeile, "ttyS") Then
[35]             cmbRS232PortName.Add("/dev/" & Trim$(sZeile))
[36]          Endif
[37]      Next ' FOR EACH
[38]   Endif ' Len(sListeV24) > 0 ?
[39]
[40] ' Ermittlung USB-RS232-Adapter-Schnittstellen
[41]   Shell "dmesg | grep ttyUSB" To sListeUSB
[42]   If Len(sListeUSB) > 0 Then
[43]      aSchnittstellenMatrix = Split(sListeUSB, "\n")
[44]      For Each sZeile In aSchnittstellenMatrix
[45]          For iCount = 0 To 7
[46]              If InStr(sZeile, "ttyUSB" & CInt(iCount)) Then
[47]                 aListe.Add("ttyUSB" & CInt(iCount))
[48]              Endif
[49]          Next ' iCount
[50]      Next ' FOR EACH
[51]   Endif ' Len(sListeUSB) > 0 ?
[52]
[53]   aListe.Sort
[54]   aListe = RemoveMultiple(aListe)
[55]
[56]   For iCount = 0 To aListe.Max
[57]       cmbRS232PortName.Add("/dev/" & Trim$(aListe[iCount]))
[58]   Next ' iCount
[59]
[60]   If cmbRS232PortName.Count = 0
[61]      cmbRS232PortName.Background = Color.RGB(255, 191, 191)
[62]      cmbRS232PortName.Add("           Keine RS232-Schnittstelle gefunden!")
[63]      btnOnOff.Enabled = False
[64]   Endif ' cmbRS232PortName.Count = 0 ?
[65]
[66] End ' RS232PortListeGenerieren()
[67]
[68] Public Function RemoveMultiple(aStringListe As String[]) As String[]
[69]   Dim iCount As Integer
[70]   Dim iIndex As Integer
[71]   Dim sElement As String
[72]
[73]   iIndex = 0 ' Initialisierung NICHT notwendig
[74]   While iIndex < aStringListe.Count
[75]     iCount = 0
[76]     sElement = aStringListe[iIndex]
[77]     While aStringListe.Find(sElement) <> -1
[78]       Inc iCount
[79]       aStringListe.Remove(aStringListe.Find(sElement))
[80]     Wend
[81]     If iCount Mod 2 = 1 Then
[82]        aStringListe.Add(sElement, iIndex)
[83]        Inc iIndex
[84]     Endif ' iCount Mod 2 = 1 ?
[85]   Wend
[86]
[87]   Return aStringListe
[88]
[89] End ' RemoveMultiple(...)

After setting the correct transmission parameters, the expander could be folded in:

CB3

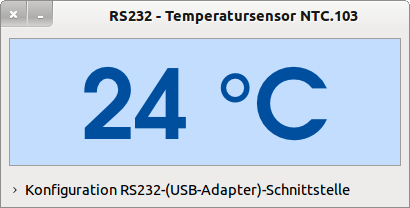

Figure 16.13.6.2: Temperature measurement

16.13.7 Example 4 - Editing ComboBox lists at runtime (export/import)

If you set the ReadOnly property of combo boxes to True, make sure that only valid data from these combo boxes is processed in the program. However, you can no longer change the lists directly in the combo box, which is sometimes necessary. The following project describes how to edit, export and import the lists of selected combo boxes at runtime.

CB4

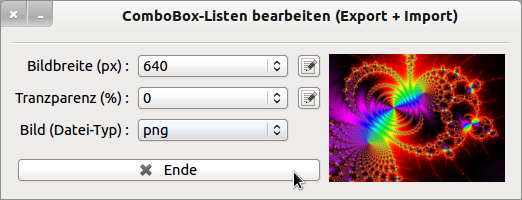

Figure 16.13.7.1: Three combo boxes

CB5

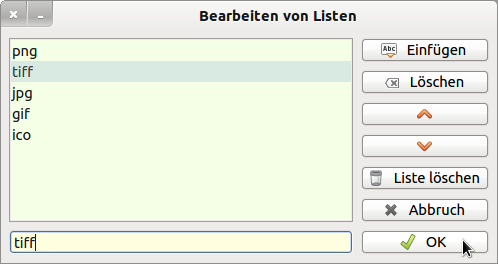

Figure 16.13.7.2: Editing ComboBox lists (runtime)

Before closing the program window, the contents of the lists of the 3 combo boxes are stored in a separate file in the project directory (list export). Each time the main program is restarted, the contents of the three files are read out separately and assigned to the lists of the three combo boxes (list import).

The quite extensive but well-documented source code of the project is not specified here. It is definitely worthwhile to take a close look at the complete source code. The source code will offer you a lot of new features and will change your view on programming with gambas. This is mainly due to the fact that the source code for processing lists represents an excerpt from the source code of the Gambas IDE.

Download

16.13 ComboBox

Die Komponente ComboBox (gb.qt4) ist eine Kombination aus einer Textbox und einer (PopUp-)ListBox. Das Einsatzfeld einer ComboBox ist die Eingabe von Daten als Zeichenkette. Entweder wählen Sie ein Element aus der Listbox aus, das dann in der Textbox angezeigt wird oder Sie geben Text in die TextBox ein.

Nur wenn die Eigenschaft ComboBox.ReadOnly auf True gesetzt wurde, werden aus den Eingaben valide Daten, mit denen Sie im Programm weiter arbeiten können. Sonst sind die Daten auf jeden Fall zu prüfen!

16.13.1 Eigenschaften und Methoden ComboBox

Ausgewählte Eigenschaften und Methoden einer ComboBox werden jeweils in einer Tabelle aufgeführt und beschrieben:

EigenschaftTypBeschreibung
Count IntegerGibt die Anzahl der Elemente in der Popup-Listbox an.
CurrentComboBox.ItemLiefert das aktuelle, ausgewählte Element in der Popup-Listbox. Combobox.Item repräsentiert einen Eintrag in der Popup-Listbox mit der Eigenschaft Text.
IndexIntegerGibt den Index des aktuell ausgewählten Elements in der Popup-Listbox an.
LengthIntegerErmittelt die Länge des ausgewählten Textes in der TextBox.
ListArraySpeichert den Inhalt der Listbox in einem String-Array oder füllt die Listbox mit dem Inhalt eines String-Array.
MaxlengthIntegerErmittelt die maximal zulässige Länge des Textes im Textfeld oder legt die maximal zulässige Länge des Textes im Textfeld fest.
PasswordBooleanZeigt an, ob Zeichen in das Textfeld versteckt eingegeben werden und durch Sternchen ersetzt werden.
PosIntegerErmittelt die Position des Cursors im Textfeld oder legt die Position des Cursors im Textfeld fest.
ReadOnlyBooleanZeigt an, ob der Inhalt der ComboBox nur gelesen wird oder ob das Textfeld editierbar ist oder nicht.
SortedBooleanLegt fest, ob die Elemente in der Listbox sortiert angezeigt werden oder nicht.
TextStringGibt den angezeigten Text in der Textbox zurück oder schreibt den Text in die Textbox. (Synonym: ComboBox.Item.Text)
SelectedBooleanGibt an, ob ein Text in der ComboBox ausgewählt ist oder nicht.
SelectionTextBox.SelectionGibt ein Objekt für die Verwaltung des ausgewählten Text zurück.

Tabelle 16.13.1.1: Übersicht zu Eigenschaften der Komponente ComboBox

TextBox.Selection hat die folgenden Eigenschaften:

  • TextBox.Selection.Text: Gibt den ausgewählten Text oder Null zurück, wenn kein Text markiert ist .
  • TextBox.Selection.Start: Gibt die Anfangsposition des ausgewählten Textes an oder eine -1 zurück, wenn kein Text markiert ist .
  • TextBox.Selection.Length: Gibt die Länge des aktuell ausgewählten Textes an oder eine 0 zurück, wenn kein Text markiert ist.

Die Methode TextBox.Selection.Hide blendet den markierten Text in der TextBox aus.

Die TextBox einer ComboBox verfügt wie jede TextBox über ein Standard-Kontext-Menü, das Sie über einen Klick mit der rechten Maustaste aufrufen.

Eine kurze Beschreibung der Methoden der Komponente ComboBox finden Sie in der folgenden Tabelle:

MethodeBeschreibung
.Add(Item As String [,Index As Integer ])Fügt ein Element (Item) in die ComboBox-Liste ein. Ist der optionale Wert Index gesetzt, dann erfolgt das Einfügen an der durch den Index definierten Position, sonst am Ende der Liste.
.Insert(Text as String)Fügt eine Zeichenkette in die leere TextBox ein oder ergänzt den bestehenden Text in der TextBox.
.Clear()Löscht den Inhalt der ComboBox-Liste.
.Find(Item As String)Findet ein Element in der Popup-ListBox und gibt den entsprechenden Index (Typ Integer) zurück oder eine -1, wenn das Element nicht in der Popup-ListBox gefunden wird.
.Popup()Öffnet das ComboBox-Popup-Menü.
.Remove(Index As Integer)Löscht das indizierte Element in der ComboBox-Liste.
.Select ([ Start As Integer, Length As Integer ])Gibt den Text ab der Startposition und in der angegebenen Länge zurück. Ohne (optionale) Argumente wird der gesamte Text zurückgegeben.
.SelectAll()Selektiert den gesamten Text und gibt ihn zurück.
.Unselect()Hebt die Auswahl des markierten Textes in der ComboBox auf.

Tabelle 16.13.1.2: Übersicht zu Methoden der Klasse ComboBox

16.13.2 Ereignisse ComboBox

Die speziellen Ereignisse der Komponente ComboBox und ergänzende Kommentare finden Sie hier:

EreignisBeschreibung
ActivateWird ausgelöst, wenn die ComboBox den Fokus besitzt und die Enter-Taste gedrückt wurde.
ChangeWird ausgelöst, wenn der Text in der Combobox geändert wird und die Eigenschaft ComboBox.ReadOnly auf False gesetzt ist.
ClickWird ausgelöst, wenn ein Element in der Popup-Liste ausgewählt wird.

Hinweise zum Ereignis ComboBox_Click()

  • Das Click-Ereignis wird ausgelöst, wenn die Index- oder Text-Eigenschaft festgelegt wurde, auch wenn der neue Wert der gleiche wie der alte ist! Das gilt nicht beim Einsatz der Komponente gb.qt4.
  • Das Click-Ereignis wird nicht ausgelöst, wenn Sie den Index auf -1 setzen oder wenn Sie die Text-Eigenschaft mit etwas füllen, das nicht bereits in ComboBox-Liste steht.
  • Das Click-Ereignis wird nicht ausgelöst, wenn der Inhalt der Liste durch Hinzufügen, Entfernen oder Löschen geändert wurde oder Sie die List-Eigenschaft ändern.

16.13.3 ComboBox-Listen

Bevor Sie eine ComboBox für die Eingabe von Daten (Datentyp Zeichenkette) in einem Programm nutzen können, müssen Sie die Liste (Datentyp Array) füllen, aus denen der Benutzer eine Auswahl treffen kann. Welchen der vorgestellten Ansätze Sie favorisieren hängt von den zu lösenden Aufgaben und dem Wert der Eigenschaft ComboBox.ReadOnly ab. Zuerst werden einzelne Ansätze vorgestellt und anschließend mit Beispielen umgesetzt:

  • Einfügen der Elemente in die Liste (Inline-)Array,
  • Einfügen der Elemente in die Liste mit der Add-Methode,
  • Einfügen der Elemente in ein explizit deklariertes Array, das später als Listeninhalt übergeben wird.

Import der Elemente einer Liste zum Beispiel

  • aus einer binären, gambas-spezifischen Datei,
  • aus einer XML-Datei, csv-Datei oder einer einfachen Text-Datei,
  • aus einer Datenbank-Tabelle (Filter setzen in SQL-Anweisung für genau ein Feld)
  • aus programm-internen Berechnungen (→ Fallunterscheidungen),
  • aus einer generierten Schnittstellen-Liste oder
  • aus einer generierten Liste der im System verfügbaren Drucker.

16.13.4 Beispiel 1 – ComboBox-Liste füllen

[1] ' Gambas class file
[2]
[3] Public Sub _new()
[4]   SetCBList()
[5] End ' _new()
[6]
[7] Public Sub Form_Open()
[8]   FMain.Center
[9]   FMain.Resizable = False
[10] End ' Form_Open()
[11]
[12] Public Sub SetCBList()
[13]   Dim aMatrix As New String[]
[14]
[15]   ComboBox1.List = ["Element2", "Element1"] ' Inline-Array
[16]   ComboBox1.Add("Element3")
[17]   ComboBox1.Add("Element5")
[18]   ComboBox1.Add("Element4")
[19]   aMatrix.Add("Element6")
[20]   aMatrix.Add("Element7")
[21]   ComboBox1.List = ComboBox1.List.Insert(aMatrix)
[22]   ComboBox1.Sorted = True
[23]   ComboBox1.Text = ComboBox1.List[0]
[24]
[25] End ' SetList()

Den Aufruf von SetCBList() sollten Sie in die _new-Prozedur auslagern, weil die Anweisungen

ComboBox1.Text = ComboBox1.List[0] ' Anzeige erster Eintrag in der CB-Liste
ComboBox1.Text = ComboBox1.List[ComboBox1.List.Max] ' Anzeige letzter Eintrag in der CB-Liste

das Klick-Ereignis auslösen würden!

Kommentare:

  • Die Liste wird in Zeile 15 mit 2 Elementen gefüllt (Inline-Array).
  • Die Liste wird um 3 Einträge erweitert.
  • In den Zeilen 19 und 20 werden 2 Elemente in das Array aMatrix eingefügt.
  • Der Inhalt des Arrays aMatrix wird in der Zeile 21 an das Ende der Liste eingefügt.
  • Anschließend werden die Einträge in der Liste sortiert.

16.13.5 Beispiel 2 – ComboBox mit History

In diesem Beispiel wird einer ComboBox eine History spendiert. Damit werden hier die letzten Pfad-Einträge beim Programmstart in die Liste der ComboBox eingelesen. Neuere Pfade werden zur Laufzeit dynamisch in die Liste eingefügt und überschreiben ältere Einträge. Der Quelltext zeigt, dass der aktuelle Listeninhalt in einer Konfigurationsdatei gespeichert wird, weil die Komponente gb.settings benutzt wird, die alle Dateioperationen für das Exportieren und Importieren der Listeninhalte implizit bereitstellt.

' Gambas class file

Private $aFavorites As String[]
Private Const $iCount As Integer = 4

Public Sub Form_Open()

  FMain.Center
  $aFavorites = Settings["Favorites"] ' Import
' Konfigurationsdatei: /home/hans/.config/gambas3/ComboBoxFavourites.conf
  If Not $aFavorites Then $aFavorites = New String[]
  ReloadFavorites()

End ' Form_Open()

Public Sub btnSelect_Click()
' Nur existierende Verzeichnisse erfassen

  If Not IsDir(cmbPath.Text) Then
    Message.Error(("Der angegebene Pfad ist kein Verzeichnis!"))
    cmbPath.SetFocus
    Return
  Endif ' Not IsDir(cmbPath.Text) ?

' Keine Duplikate zulassen und History begrenzen
  If $aFavorites.Count <= $iCount Then
     If Not $aFavorites.Exist(cmbPath.Text) Then $aFavorites.Add(cmbPath.Text)
  Else
     If Not $aFavorites.Exist(cmbPath.Text) Then
        $aFavorites.Remove(0)
        $aFavorites.Add(cmbPath.Text)
     Endif
  Endif
  ReloadFavorites()

End ' btnSelect_Click()

Public Sub Form_Close()
  Settings["Favorites"] = $aFavorites ' Export
End ' Form_Close()

'********************************************************************************************

Private Sub ReloadFavorites()
' Ein leerer Eintrag für die Eingabe in der TextBox, dann die Favoriten
  cmbPath.List = [""].Insert($aFavorites)
End ' ReloadFavorites()

Public Sub dchPath_Change()
  cmbPath.Text = dchPath.Value
End ' dchPath_Change()

Public Sub cmbPath_Activate()
  btnSelect_Click()
End ' cmbPath_Activate()

CB1

Abbildung 16.13.5.1: ComboBox mit History

16.13.6 Beispiel 3 – ComboBoxen

Bei der Entwicklung eines Programms zur Messung von Temperaturen konnte eine Platine von Stephan Mischnik (www.strippenstrolch.de) eingesetzt werden. Es war nur bekannt, dass als Temperatur-Sensor ein NTC dient, ein PIC 08M2+ als AD-Wandler eingesetzt wurde und die Temperatur-Daten über eine RS232-Schnittstelle eingelesen werden könnten. Um den Programmtest offen zu halten, wurden für den RS232-Port eine Combobox und für die Einstellung der einzelnen Übertragungsparameter der seriellen Schnittstelle 5 Comboboxen verwendet, deren .ReadOnly-Eigenschaft jeweils auf True gesetzt wurden:

CB2

Abbildung 16.13.6.1: Konfiguration RS232

Hier interessiert nur der Einsatz der 6 ComboBoxen. Daher werden nur ausgewählte Passagen aus dem Quelltext vorgestellt. Die Auszüge zeigen, wie die Listen der ComboBoxen cmbSpeed, cmbParity, cmbDataBits, cmbStopBits und cmbFlow statisch – bezogen auf Anzahl und Werte – gefüllt werden. Eine Besonderheit besteht darin, dass die Liste der ComboBox cmbRs232PortName erst zur Laufzeit in Abhängigkeit von den auf dem System gefundenen seriellen Schnittstellen oder den USB-RS232-Adapter-Schnittstellen dynamisch gefüllt wird:

[1] Public Sub Form_Open()
[2]   Dim aDataFlow As New String[]
[3][4]   aDataFlow.Add("None")
[5]   aDataFlow.Add("XON/XOFF")
[6]   aDataFlow.Add("RFR/CTS")
[7]   aDataFlow.Add("RFR/CTS + XON/XOFF")
[8]   cmbSpeed.List = ["2400", "4800", "9600"]
[9]   cmbParity.Add("None")
[10]   cmbParity.Add("Even")
[11]   cmbParity.Add("Odd")
[12]   cmbDataBits.List = ["5", "6", "7", "8"]
[13]   cmbStopBits.List = ["1", "2"]
[14]   cmbFlow.List = aDataFlow
[15]
[16]   RS232PortListeGenerieren()
[17][18] End ' Form_Open
[19]
[20] Public Sub RS232PortListeGenerieren()
[21]   Dim iCount As Integer
[22]   Dim sZeile, sListeV24, sListeUSB, s As String
[23]   Dim aSchnittstellenMatrix As New String[]
[24]   Dim aListe As New String[]
[25]   Dim hProcess As Process
[26]
[27]   cmbRS232PortName.Clear()
[28]
[29] ' Ermittlung echter RS232-Schnittstellen
[30]   Shell "dmesg | grep ttyS | grep 00:" To sListeV24
[31]   If Len(sListeV24) > 0 Then
[32]      aSchnittstellenMatrix = Split(sListeV24, " ")
[33]      For Each sZeile In aSchnittstellenMatrix
[34]          If InStr(sZeile, "ttyS") Then
[35]             cmbRS232PortName.Add("/dev/" & Trim$(sZeile))
[36]          Endif
[37]      Next ' FOR EACH
[38]   Endif ' Len(sListeV24) > 0 ?
[39]
[40] ' Ermittlung USB-RS232-Adapter-Schnittstellen
[41]   Shell "dmesg | grep ttyUSB" To sListeUSB
[42]   If Len(sListeUSB) > 0 Then
[43]      aSchnittstellenMatrix = Split(sListeUSB, "\n")
[44]      For Each sZeile In aSchnittstellenMatrix
[45]          For iCount = 0 To 7
[46]              If InStr(sZeile, "ttyUSB" & CInt(iCount)) Then
[47]                 aListe.Add("ttyUSB" & CInt(iCount))
[48]              Endif
[49]          Next ' iCount
[50]      Next ' FOR EACH
[51]   Endif ' Len(sListeUSB) > 0 ?
[52]
[53]   aListe.Sort
[54]   aListe = RemoveMultiple(aListe)
[55]
[56]   For iCount = 0 To aListe.Max
[57]       cmbRS232PortName.Add("/dev/" & Trim$(aListe[iCount]))
[58]   Next ' iCount
[59]
[60]   If cmbRS232PortName.Count = 0
[61]      cmbRS232PortName.Background = Color.RGB(255, 191, 191)
[62]      cmbRS232PortName.Add("           Keine RS232-Schnittstelle gefunden!")
[63]      btnOnOff.Enabled = False
[64]   Endif ' cmbRS232PortName.Count = 0 ?
[65]
[66] End ' RS232PortListeGenerieren()
[67]
[68] Public Function RemoveMultiple(aStringListe As String[]) As String[]
[69]   Dim iCount As Integer
[70]   Dim iIndex As Integer
[71]   Dim sElement As String
[72]
[73]   iIndex = 0 ' Initialisierung NICHT notwendig
[74]   While iIndex < aStringListe.Count
[75]     iCount = 0
[76]     sElement = aStringListe[iIndex]
[77]     While aStringListe.Find(sElement) <> -1
[78]       Inc iCount
[79]       aStringListe.Remove(aStringListe.Find(sElement))
[80]     Wend
[81]     If iCount Mod 2 = 1 Then
[82]        aStringListe.Add(sElement, iIndex)
[83]        Inc iIndex
[84]     Endif ' iCount Mod 2 = 1 ?
[85]   Wend
[86]
[87]   Return aStringListe
[88]
[89] End ' RemoveMultiple(...)

Nach dem Einstellen der richtigen Übertragungsparameter konnte der Expander eingeklappt werden:

CB3

Abbildung 16.13.6.2: Temperaturmessung

16.13.7 Beispiel 4 – ComboBox-Listen zur Laufzeit bearbeiten (Export/Import)

Wenn Sie die Eigenschaft .ReadOnly von Comboboxen auf True setzen, dann sichern Sie, dass nur valide Daten aus diesen ComboBoxen im Programm verarbeitet werden. Die Listen können Sie dann aber nicht mehr direkt in der ComboBox ändern, was aber gelegentlich erforderlich wäre. Im folgenden Projekt wird die Möglichkeit beschrieben, wie Sie die Listen ausgewählter ComboBoxen zur Laufzeit des Programms bearbeiten, exportieren und importieren.

CB4

Abbildung 16.13.7.1: Drei ComboBoxen

Beim ersten Programmstart werden die Listen für alle drei ComboBoxen mit zweckbestimmten Werten gefüllt. Über einen Klick auf den Button rechts neben der ComboBox wird die Bearbeitung der entsprechenden Liste angeschoben. Wenn Sie auf einen (zusätzlichen) Button verzichten wollen, dann starten Sie Bearbeitung einfach über das zugewiesene Kontext-Menü, über das die ComboBox 3 (Datei-Typ) verfügt:

CB5

Abbildung 16.13.7.2: Bearbeitung von ComboBox-Listen (Laufzeit)

Vor dem Schließen des Programmfensters werden die Inhalte der Listen der 3 ComboBoxen in einer jeweils eigenen Datei im Projekt-Verzeichnis gespeichert (Listen-Export). Bei jedem weiteren Neustart des Haupt-Programms werden die Inhalte der drei Dateien separat ausgelesen und den Listen der drei ComboBoxen zugewiesen (Listen-Import).

Der recht umfangreiche, aber gut dokumentierte Quelltext des Projekts wird hier nicht angegeben. Es lohnt auf jeden Fall, sich den kompletten Quelltext genau anzusehen. Die Quelltexte werden Ihnen viel Neues offerieren und Ihre Sichtweise auf die Programmierung mit Gambas verändern. Das liegt vor allem daran, dass der Quelltext für die Bearbeitung von Listen einen Ausschnitt aus dem Quelltext der Gambas-IDE repräsentiert.

Download

The website uses a temporary session cookie. This technically necessary cookie is deleted when the browser is closed. You can find information on cookies in our privacy policy.
k16/k16.13/start.txt · Last modified: 02.07.2018 (external edit)

Page Tools
