24.8.3 MapPoint

Die Klasse MapPoint definiert geografische Punkte (Länge, Breite) sowie Methoden, um mit den geografischen Punkten im 'World Geodetic System 1984' (WGS84 oder EPSG:4326) zu arbeiten.

Wenn Sie noch nie mit geografischen Koordinaten gearbeitet haben, dann hilft ein Blick auf diese Webseiten weiter:

24.8.3.1 Geografische Koordinaten

  • Die geografischen Koordinaten eines Ortes auf der fiktiven Erd-Kugel sind die Breite (Latitude) und die Länge (Longitude).
  • Die geografische Breite und die geografische Länge sind Winkelwerte. Die Angabe der Winkel erfolgt entweder in Dezimal-Schreibweise oder in Sexagesimal-Schreibweise (Basis 60), wobei 1 Grad 60 (Bogen-)Minuten hat und eine Minute 60 (Bogen-)Sekunden.
  • Der Koordinaten-Ursprung für die geografische Breite ist der Äquator. Die geografische Breite nimmt somit Werte von -90° < Breite ⇐ +90° oder 90°S < Breite ⇐ +90°N an. Besonderheiten werden in einem Artikel unter http://en.wikipedia.org/wiki/Mercator_projection sehr anschaulich beschrieben.
  • Der Koordinaten-Ursprung für die geografische Länge ist der Null-Meridian. Die geografische Länge nimmt somit Werte von -180° < Länge ≤ +180° oder 180°W < Länge ≤ 180°E an.

Folgende Startwerte sind in den Gambas-Projekten erfolgreich erprobt worden:

  • Weltkarte Latitude = 8°, Longitude = -8° und Zoom = 1
  • Deutschland Latitude = 51,4°, Longitude = 10,7° und Zoom = 6
  • Osterburg Latitude = 52.78979°, Longitude = 11.75280° und Zoom = 13

24.8.3.2 Eigenschaften

Die Klasse MapPoint verfügt über diese Eigenschaften:

EigenschaftDatentypBeschreibung
LatFloat°Gibt die geografische Breite eines Karten-Punktes (MapPoint) als dezimalen Grad-Wert zurück.
LonFloat°Gibt die geografische Länge eines Karten-Punktes als dezimalen Grad-Wert zurück.

Tabelle 24.8.3.2.1 : Eigenschaften der Klasse MapPoint

Die Funktion MapPoint(Latitude As Float, Longitude As Float) As MapPoint initialisiert ein Karten-Objekt mit einem geografischen Start-Punkt (Breite°, Länge°):

Dim myMapPoint As MapPoint = MapPoint(52.78631, 11.73872) ' Ort Osterburg

24.8.3.3 Methoden Die Klasse MapPoint besitzt die folgenden drei Methoden:

MethodeRückgabetypBeschreibung
Distance ( PointA As MapPoint, PointB As MapPoint )FloatDie Funktion berechnet den (direkten) Abstand (Distanz in Metern!) zwischen zwei geografischen Punkten, von denen die geografische Breite und Länge als dezimaler Grad-Wert bekannt sind.
Bearing(From As MapPoint, To As MapPoint)FloatBerechnet die (Start-)Peilung in Grad zwischen zwei geografischen Punkten, von denen die Breite und Länge als dezimaler Grad-Wert bekannt sind.
From(MapPoint as MapPoint, Bearing As Float, Distance As Float)MapPointErrechnet den Zielpunkt B aus einem Startpunkt A, einer Peilung (im Gradmaß) und einer Distanz (in Metern). In diesem Sinne ist From() invers zu Distance() und Bearing().

Tabelle 24.8.3.3.1 : Methoden der Klasse MapPoint

24.8.3.4 Beispiel

Das Beispiel bezieht sich auf die Berechnungen der Entfernung und der Start-Peilung für die beiden Städte Osterburg und Berlin:

Dim mpOsterburg, mpBerlin As MapPoint

mpOsterburg = New MapPoint(52.78631, 11.73872)
mpBerlin = New MapPoint(52.516250, 13.378870)

Print "Geografische Breite 'Osterburg' = "; mpOsterburg.Lat; "°"
Print "Geografische Länge 'Osterburg' = "; mpOsterburg.Lon; "°"
Print "Entfernung Osterburg-Berlin = "; Round(Distance(mpOsterburg, mpBerlin) / 1000, -3); " km"
Print "Start-Peilung = "; Round(Bearing(mpOsterburg, mpBerlin), -3); "°"

Ausgabe in dere Konsole der IDE:

Geografische Breite 'Osterburg' = 52,78631°
Geografische Länge 'Osterburg' = 11,73872°
Entfernung Osterburg-Berlin = 114,994 km
Start-Peilung = 104,532°

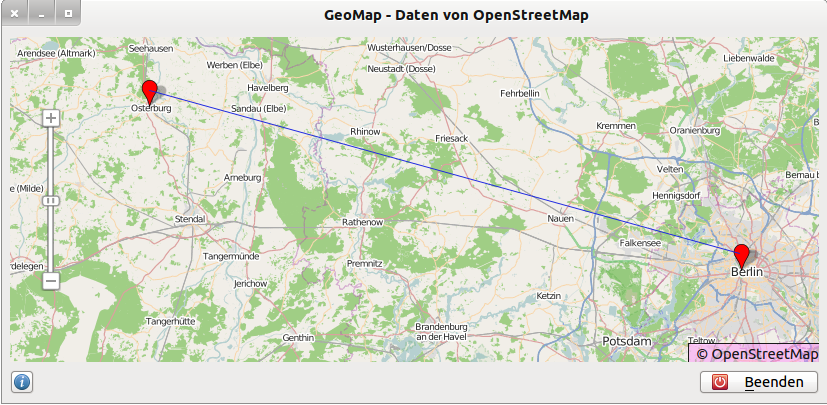

Distance

Abbildung 24.8.3.4.1: Entfernung Osterburg – Berlin (Luftlinie)

Auch das Konsolen-Programm geod liefert sehr gute Ergebnisse, da es – wie auch die Komponente gb.map – das Modell WGS84-Ellipsoid zur Berechnung verwendet. Es ist schnell installiert:

hans@linux:~$ sudo apt-get install proj-bin

und liefert mit dem folgenden Aufruf und den danach einzugebenden geografischen Koordinaten für zwei Orte (Osterburg und Berlin (Mitte)) adäquate Ergebnisse (Angabe der Entfernung in Kilometern) wie die MapPoint.Distance-Methode:

hans@linux:~$ geod +ellps=WGS84 +units=km -I
52.78631 11.73872 52.516250 13.378870
104d29'46.077"	-74d11'59.931"	114.994

Download
