GAMBAS-BUCH 3.19.5

Die Klasse Polygon (gb.clipper) repräsentiert ein Polygon. In diesem Kapitel werden Eigenschaften und Methoden der Klasse Polygon vorgestellt.

Die Klasse Polygon verfügt über diese vier Eigenschaften:

Eigenschaft	Beschreibung
Count As Integer	Gibt die Anzahl der Eckpunkte eines Polygons zurück.
Max As Integer	Gibt die Anzahl der Eckpunkte eines Polygons – vermindert um 1 zurück. Das entspricht dem größten Index im Polygon-Array.
Area As Float	Gibt den Flächeninhalt des Polygons in Flächeneinheiten zurück.
Orientation As Boolean	Gibt die Orientierung eines Polygons (Datentyp Wahrheitswert) zurück. Wenn die positive y-Achse nach unten zeigt, wird für Orientation True zurückgegeben, sofern die Orientierung des Polygons im Uhrzeigersinn verläuft.

Tabelle 25.2.2.1.1 : Eigenschaften der Klasse Polygon

Für die Klasse Polygon werden hier alle Methoden beschrieben:

Methode	Beschreibung
Add( X As Float, Y As Float )	Fügt dem Polygon einen neuen Eck-Punkt hinzu.
AddPoint( Point As Point )	Fügt dem Polygon einen neuen Eck-Punkt hinzu.
Remove( Index As Integer [ , Count As Integer ] )	Entfernt einen oder mehrere Punkte aus dem Polygon. 'Index' ist der Index des zu entfernenden Punktes. Count ist die Anzahl der Punkte, die von der Position 'Index' entfernt werden. Standardmäßig wird ein Punkt entfernt.
Reverse( )	Invertiert die bestehende Orientierung des Polygons.
Simplify( [ Fill As Integer ] ) As Polygon[ ]	Entfernt alle Selbst-Überschneidungen des Polygons unter Verwendung der Vereinigungs-Operation anhand des angegebenen Fill-Typs. Wenn sich innerhalb eines Polygons zwei Ecken berühren, dann wird das Polygon in zwei Polygone geteilt.
Clean( [ Distance As Float ] ) As Polygon	Entfernt Ecken, die kollineare Seiten verbinden (an denen das Polygon keine echte „visuelle“ Ecke hat) oder fast-kollineare Seiten verbinden (in dem Sinne, dass die Seiten kollinear sind, wenn die Ecke höchstens um Distance verschoben wird) oder die nur höchstens Distance-weit von einer angrenzenden Ecke entfernt sind oder die nur höchstens Distance-weit von einer halb-angrenzenden Ecke entfernt sind – zusammen mit der zwischen ihnen liegenden Ecke.

Tabelle 25.2.2.2.1 : Methoden der Klasse Polygon

Hinweise Simplify(..)

• Diese Methode ist wichtig bei sogenannten nicht-einfachen Polygonen. Das sind Polygone, deren Seiten einander schneiden und nicht nur in den Eckpunkten berühren.
• Ein Pentagramm zum Beispiel ist ein klassisches nicht-einfaches Polygon. Die Fill-Regel bestimmt dann, ob das Fünfeck, das innerhalb des Pentagramms entsteht, zum „Inneren“ des Polygons gehört oder zum „Äußeren“. Wenn das Polygon konstruiert wird, gehört das Fünfeck zuerst zum Inneren. Die Simplify()-Methode kann dann, wenn gewünscht, mit einer geeigneten Fill-Regel aufgerufen werden, um das Fünfeck zu entfernen.

Hinweise Clean(..)

• Ecken sind halb-angrenzend, wenn zwischen ihnen genau eine weitere Ecke liegt.
• Der Distance-Parameter ist standardmäßig √2 , so dass eine Ecke entfernt wird, sobald eine angrenzende oder halb-angrenzende Ecke existiert, deren x- und y-Koordinaten nicht mehr als eine Einheit des Koordinatensystems auseinander liegen. Wenn die Ecken halb-angrenzend sind, so wird auch die zwischen ihnen liegende Ecke entfernt.
• Distance ist hier also eine Toleranz-Schranke. Die Clean()-Methode nimmt eventuell Änderungen des Polygons vor, um es danach stärker vereinfachen zu können. Distance gibt auch an, wie weit Punkte verschoben werden dürfen, um stärkere Vereinfachungen des Polygons zu ermöglichen.

Diese Klasse ist erstellbar und kann wie ein Array benutzt werden:

Dim PolygonA, PolygonB As Polygon

PolygonA = New Polygon    ' Polygon mit 0 Ecken
PolygonB = New Polygon(7) ' Polygon mit 7 Ecken

So definieren Sie ein Polygon (Pentagramm) mit 5 Eckpunkten (Index 0..4) und lesen aus diesem Polygon die Anzahl der Ecken, die Orientierung und die Koordinaten für alle Eckpunkte aus:

Public Sub ScriptPentagram()
  Dim iIndex As Integer
  Dim Point As PointF
  Dim pPolygon As New Polygon

  pPolygon.Add(128, 196)
  pPolygon.Add(412, 196)
  pPolygon.Add(183, 27)
  pPolygon.Add(270, 300)
  pPolygon.Add(357, 27)

  Print "Anzahl der Eckpunkte = "; pPolygon.Count
  Print "Orientierung = "; pPolygon.Orientation

' Auslesen aller Eck-Punkte und Anzeige der x,y-Koordinaten der Eck-Punkte des Polygons
  For iIndex = 0 To pPolygon.Max
    Point = pPolygon[iIndex]
    Print "Punkt"; iIndex + 1; "(x) = "; Point.X; " Punkt"; iIndex + 1; "(y) = "; Point.Y
  Next ' iIndex

  GenerateNewPicture()
  SetPictureBorder()

  Paint.Begin(hPicture)

    Paint.Translate(xTranslate, yTranslate)
    Paint.Scale(xScale, yScale) ' +y ▲
    Paint.AntiAlias = False
    DrawCoordinateSystem() ' +y ▲
    Paint.Brush = Paint.Color(Color.Red)
    DrawPolygon(pPolygon, "s") ' Argument 's' → Linien zeichnen, 'f' Fläche füllen

  Paint.End

End ' ScriptPentagram()

Hier sehen Sie die Ausgaben in der Konsole der IDE:

Anzahl der Eckpunkte = 5
Orientierung = False

Punkt1(x) = 128 Punkt1(y) = 196
Punkt2(x) = 412 Punkt2(y) = 196
Punkt3(x) = 183 Punkt3(y) = 27
Punkt4(x) = 270 Punkt4(y) = 300
Punkt5(x) = 357 Punkt5(y) = 27

Die Bilder des speziellen Polygons (→ Pentagramm) wurden einerseits mit allen Verbindungslinien gezeichnet und andererseits als Bild mit der Füllfarbe rot:

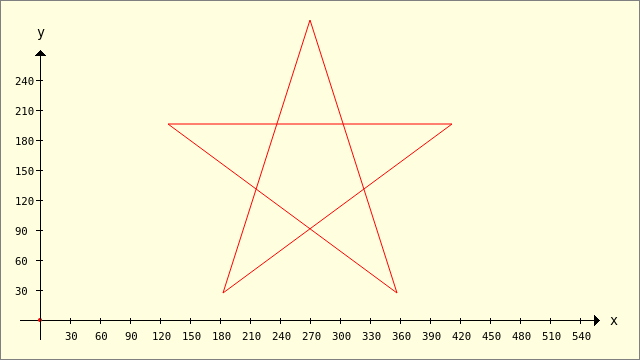

Abbildung 25.2.2.3.1: Pentagramm (Verbindungslinien)

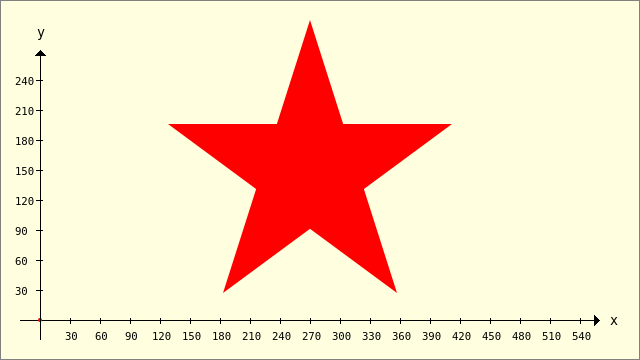

Abbildung 25.2.2.3.2: Pentagramm-Fläche
