Das Zeichnen von Text sollte vorwiegend für Bezeichnungen von ausgewählten Details einer Zeichnung eingesetzt werden. Eine Ausnahme könnten Texte mit einer klaren Struktur in Form von Zeilen und Spalten bilden – so wie sie zum Beispiel für Tabellen typisch sind. Im Projekt 3 wird Ihnen deshalb ein einfacher Datenbank-Report vorgestellt, der mit Methoden der Klasse Cairo gezeichnet wurde.

Um das Projekt problemlos erproben können, wird Ihnen als Datenbasis eine SQLite3-Datenbank mit der Datenbank-Tabelle 'kontakte' im Projekt-Ordner mitgegeben.

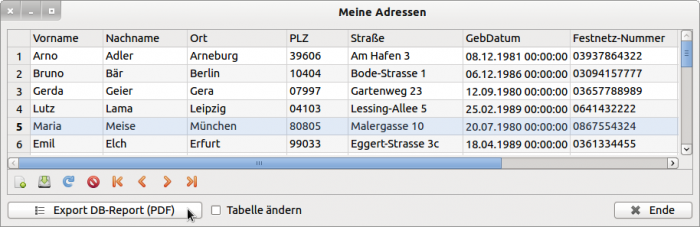

Abbildung 25.1.13.1: Daten-Browser für die DB-Daten

Um eigene Projekte zu realisieren, finden Sie im Projekt 3 'Datenbank-Report' auch eine Kurzanleitung, wie Sie eine SQLite3-Datenbasis erzeugen. In dieser finden Sie dafür auch die notwendigen SQL-Anweisungen.

Der DB-Report als PDF-Datei hat für die erste Seite – gegenüber allen folgenden Seiten – ein unterschiedliches Layout, jedoch für die Daten-Zeilen und die Fußzeile ein gleiches Design. Nur auf der ersten Seite existiert eine Kopfzeile, in der u.a. die Namen der Datenbank und der Datenbank-Tabelle sowie das Druck-Datum angegeben werden:

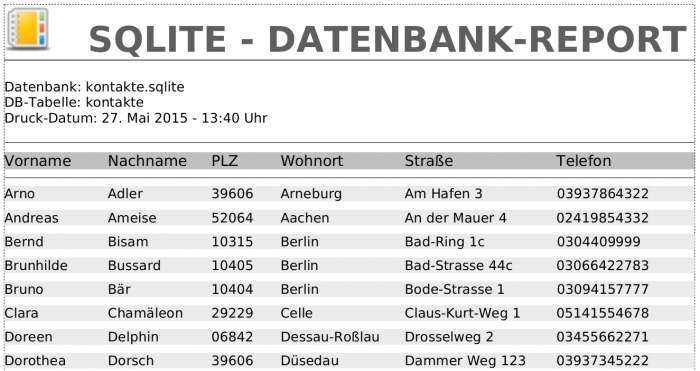

Abbildung 25.1.13.1.1: DB-Report – 1. Seite

So sehen alle folgenden Seiten aus:

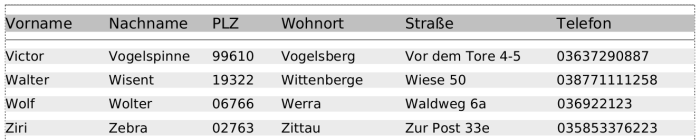

Abbildung 25.1.13.1.2: DB-Report – Seite 2 bis k

Im vorliegenden DB-Report wird nur eine Teilmenge aller Daten angezeigt. Die getroffene Auswahl ist für eine Adress-Liste hinreichend. Wenn Sie jedoch alle Daten anzeigen wollen, dann müssen Sie die SQL-Anweisungen für die DB-Abfrage ändern und sicher auch das PDF-Layout vom Hoch- auf das Querformat umstellen.

In den Fußzeilen wird unter einer abschließenden Linie die Seitenzahl angezeigt:

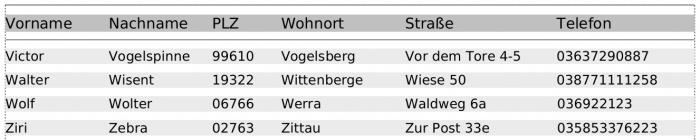

Abbildung 25.1.13.1.3: Fußzeile

Die in allen oberen Bildern zu sehenden punktierten Linien dienten in der Erprobung nur als Kontroll-Linien und können im fertigen Report entfallen.

Das Zeichnen des DB-Reports mit Methoden der Klasse Cairo basiert auf folgenden Überlegungen:

• Gezeichnet wird der DB-Report auf einer PDF-Zeichenfläche (CairoPDFSurface).
• Die Anzahl der Felder und die Felder in einer Daten-Tabellenzeile sind fest vorgegeben.
• Auf jeder Seite gibt es eine Tabellen-Kopfzeile mit den Namen der ausgewählten Felder (Spalten). Der Abstand der Felder zueinander basiert auf erprobten Werten.
• Fast alle vertikalen Abstände und die Text-Größen im DB-Report werden über Konstanten festgelegt. Damit ist es möglich, nach dem Zeichnen der 1. Daten-Tabellenzeile auszurechnen, wie viel Seiten der Report hat und wie viele Daten-Tabellenzeilen auf der ersten Seite und den Folgeseiten gezeichnet werden können. Die Kenntnis dieser Werte ermöglicht eine exakte Seitenschaltung.
• Alle Maße werden in Millimeter angegeben oder umgerechnet. Gezeichnet wird in Cairo-Space-Koordinaten (points), wobei die Maße von Millimeter wieder in Punkte umgerechnet werden. Die Vorgehensweise hat sich bereits bei einigen Cairo-Projekten bewährt.
• Der fertige DB-Report als PDF-Datei wird im System-PDF-Reader angezeigt und kann dann sofort ausgedruckt werden.

In der Prozedur ExportPDF() wird der DB-Report unter Verwendung weiterer Prozeduren und Funktionen gezeichnet:

Private Sub ExportPDF()
  Dim PDFSurface As CairoPdfSurface
  Dim sPfadPDFDatei, sMessage As String
  Dim iDataSet As Integer

' Initialisierung
  iCWidth = PDF_WIDTH - MARGIN_LEFT - MARGIN_RIGHT ' Content-Width (Millimeter)
  iCHeight = PDF_HEIGHT - MARGIN_TOP - MARGIN_BOTTOM ' Content-Height (Millimeter)
  iCurrentPage = 1 ' Seitenzahl der aktuellen Seite
  iCurrentTableRow = 1 ' Anzahl der Tabellenzeilen auf der aktuellen Seite
  fCurrentY = 0 ' y-Koordinate auf der aktuellen Seite
  sPfadPDFDatei = User.Home &/ "kontakte.pdf"
  PDFSurface = New CairoPdfSurface(sPfadPDFDatei, PDF_WIDTH, PDF_HEIGHT) ' DIN A4 - Hochformat

  Cairo.Begin(PDFSurface)
  ' Shift of the coordinate origin - >> Left = MARGIN_LEFT, Top = MARGIN_TOP
    Cairo.Matrix = Cairo.Matrix.Translate(MMToPoints(MARGIN_LEFT), MMToPoints(MARGIN_TOP))
    Cairo.Matrix = Cairo.Matrix.Scale(1, 1) ' Zoom-Faktor = 1
    Cairo.Font.Name = FONT_NAME

    GetDBData() ' Bereitstellung der anzuzeigenden DB-Daten (DB-Result)

    If resDBData.Count = 0 Then
       sMessage = "<font color='red'><center>Die DB-Auswahl-Menge ist leer.</font>"
       sMessage &= "<hr>"
       sMessage &= "Ein DB-Report kann nicht erzeugt werden!</center>"
       Message.Warning(sMessage)
       Return
    Endif ' resDBData.Count = 0 ?

    DrawHeader()
    DrawDatabaseInformation()
    DrawTableHeader()
    resDBData.MoveTo(0) ' Datensatz-Zeiger auf den ersten Datensatz setzen
    DrawTableRow() ' Datensatz anzeigen
    DrawFooter()
    DrawBorder() ' Nur zu Kontrollzwecken in der Erprobung
    For iDataSet = 1 To resDBData.Max ' Alle Datensätze (Text) der Auswahlmenge zeichnen
      If iCurrentPage = 1 Then
         If iCurrentTableRow = iPage1RowMax Then
            iCurrentPage = 2
            iCurrentTableRow = 0
            fCurrentY = 0
            Cairo.ShowPage()
              DrawBorder() ' Nur zu Kontrollzwecken in der Erprobung
            DrawTableHeader()
            DrawFooter()
         Endif
         resDBData.MoveTo(iDataSet)
         DrawTableRow()
         Inc iCurrentTableRow
      Else
         If iCurrentTableRow = iPage2RowMax Then
            Inc iCurrentPage
            iCurrentTableRow = 0
            fCurrentY = 0
            Cairo.ShowPage()
              DrawBorder() ' Nur zu Kontrollzwecken in der Erprobung
            DrawTableHeader()
            DrawFooter()
         Endif
         resDBData.MoveTo(iDataSet)
         DrawTableRow()
         Inc iCurrentTableRow
      Endif
    Next ' iDataSet
  Cairo.End

  Desktop.Open(sPfadPDFDatei) ' Show DB-Report

End ' ExportPDF()

Den vollständigen, umfangreichen Quelltext für das Projekt 3 finden Sie im Download-Bereich in einem Projekt-Archiv.
