23.8.3 Projekt Kreis-Diagramm

Die Klassen zum Erzeugen von Kreis-Diagrammen unterscheiden sich zum Teil grundlegend von den Klassen, die im vorangegangenen Kapitel eingesetzt wurden. Das liegt u.a. daran, dass der Entwickler Fabien Bodard die Style-Klassen so umgestaltet hat, dass die Stil-Anweisungen aus einer CSS-Datei ausgelesen werden. Auch die Komponente gb.report2 verwendet diese Art der Style-Definitionen konsequent.

23.8.3.1 Kreis-Diagramm

Die Daten in der folgenden Tabelle sollen in einem Kreis-Diagramm dargestellt werden, wobei die Anzeige der 6 Werte in Prozent erfolgen soll:

Zeit/MonatJanuaryFebruaryMarchAprilMayJune
Wert3.34.113.04.25.15.7

Tabelle 23.8.3.1.1: Zeit-Wert-Tabelle

B1

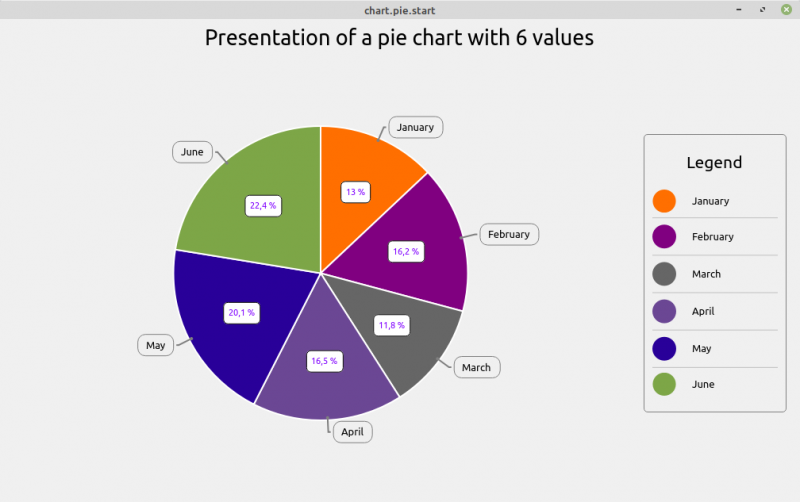

Abbildung 23.8.3.1.1: Kreis-Diagramm

Das ist der vollständige, hinreichend kommentierte Quelltext für ein Kreis-Diagramm mit 6 Werten:

' Gambas class file

Private hChart As New Chart
Private aData As Float[]
Private Enum Left, Right, Top, Bottom ' 0=Left, 1=Right, 2=Top, 3=Bottom

Public Sub Form_Open()

    FPieChart.Center()

'-- Setting the 6 chart values in a float array
    aData = [3.3, 4.11, 3.0, 4.2, 5.1, 5.7]
    hChart.Datas = [ChartDatas(aData)]

'-- Definition of the colors for the circle sectors - the default colors are overwritten
    hChart.Colors = [&Hff6f00, &H800080, &H666666, &H6B4794, &H290099, &H7da647]

    hChart.Title = "Presentation of a pie chart with 6 values"
    hChart.ShowTitle = True

'-- Setting the identifiers for the circle sectors and for the legend
    hChart.Labels = ["January", "February", "March", "April", "May", "June"]

'-- Display of the identifiers for the circle sectors
    hChart.Type.ShowLabel = True

'-- Show chart values
    hChart.Type.ShowValues = True
    hChart.Type.Percentage = True

'-- Chart legend
    hChart.LegendTitle = "Legend"
'-- See definition 'Enumeration'
    hChart.LegendeSide = Right
    hChart.ShowLegend = True

    DrawingArea1.Refresh()

End

Public Sub DrawingArea1_Draw()

    hChart.Paint(RectF(0, 0, Paint.W, Paint.H))

End

Hinweise:

  • Sie können die Farben der einzelnen Sektoren frei festlegen. Ansonsten werden die Standardfarben verwendet.
  • Es macht Sinn, wenn Sie die Werte, welche die einzelnen Sektoren repräsentieren, auch anzeigen. Sie können die Werte auch relativ in Prozent in den einzelnen Sektoren anzeigen lassen – was dem Standard entspricht.
  • Die Festlegung der Position, an der die Legende ausgegeben wird, erfolgt direkt durch Angabe der Position. Das ist möglich, weil die Aufzählung (Enum) in der Zeile 5 passend definiert wurde.

Download
