23.3.8 PaintMatrix

Die Klasse PaintMatrix (gb.qt4) repräsentiert eine Transformationsmatrix die u.a. für die Ausführung affiner Abbildungen (Translation, Skalierung, Rotation) genutzt wird.

Beachten Sie, dass alle Methoden die Ergebnismatrix zurückgeben, so dass Sie in einer Code-Zeile durch Verketten von Methodenaufrufen mehrere Transformationen durchführen können.

23.3.8.1 Erzeugen einer PaintMatrix

Eine neue PaintMatrix kann mit New PaintMatrix ([…]) generiert werden:

Dim hPaintMatrix As PaintMatrix
hPaintMatrix = New PaintMatrix ([XX As Float,XY As Float,YX As Float,YY As Float,X0 As Float,Y0 As Float])

Wenn die Matrix-Elemente nicht angegeben werden, so wird eine Einheitsmatrix (Identität) angelegt. Sie können die Klasse auch wie eine statische Funktion einsetzen, die einen Funktionswert vom Typ PaintMatrix besitzt:

Function PaintMatrix ([XX As Float,XY As Float,YX As Float,YY As Float,X0 As Float,Y0 As Float])

23.3.8.2 Methoden

Die Klasse PaintMatrix besitzt nur Methoden.

MethodeBeschreibung
Function Translate ( TX As Float, TY As Float ) As PaintMatrixÄndert die PaintMatrix um die Verschiebungen TX und TY und gibt die geänderte Matrix zurück.
Function Scale ( SX As Float, SY As Float ) As PaintMatrixÄndert die PaintMatrix mit den Skalierungsfaktoren SX und SY und gibt die geänderte Matrix zurück.
Function Rotate ( Angle As Float ) As PaintMatrixÄndert die PaintMatrix mit dem Drehwinkel (Bogenmaß) und gibt die geänderte Matrix zurück.
Function Reset ( ) As PaintMatrixSetzt die PaintMatrix auf die Identitätsmatrix (Einheitsmatrix) zurück und gibt die geänderte Matrix zurück.
Function Multiply ( Matrix2 As PaintMatrix ) As PaintMatrixÄndert die PaintMatrix durch Multiplikation mit der angegebenen Matrix2 und gibt die geänderte Matrix zurück.
Function Invert ( ) As PaintMatrixInvertiert die Matrix und gibt die geänderte Matrix zurück. Lässt sich die Matrix nicht invertieren, so wird NULL zurückgegeben - was zu prüfen ist.
Function Copy ( ) As PaintMatrixEs wird eine Kopie der aktuellen PaintMatrix als eigenständiges Objekt zurückgegeben.
Function Map ( Point As PointF ) As PointFWendet die Transformation auf den gegebenen Punkt an (Matrix-Vektor-Produkt) und gibt den Bild-Vektor zurück.

Tabelle 23.3.8.2.1 : Methoden der Klasse PaintMatrix

23.3.8.3 Hinweise

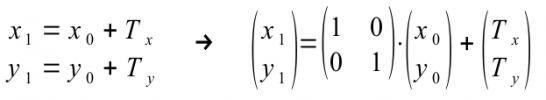

Für eine Translation eines Punktes P(x0|y0) → P'(x1|y1) in einem kartesischen Koordinatensystem (xy-Ebene E) ergeben sich diese Tranformationsgleichungen für P(x0|y0) als Original-Punkt und mit P'(x1|y1) als Bild-Punkt. Die rechte Gleichung ist die äquivalente Matrix-Schreibweise für die Beschreibung einer Translation oder Verschiebung:

Für alle anderen Punkte der Koordinatenebene E gilt diese Gleichung bei einer Verschiebung um die Verschiebungsweite von Tx in x-Richtung und Ty in y-Richtung ebenso.

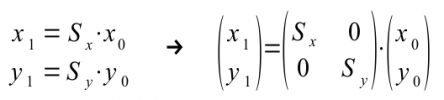

Eine Skalierung der Koordinatenachsen kann mit diesen beiden Transformationsgleichungen beschrieben werden, wobei die Faktoren Sx und Sy die Skalierungsfaktoren in beiden Koordinatenrichtungen sind:

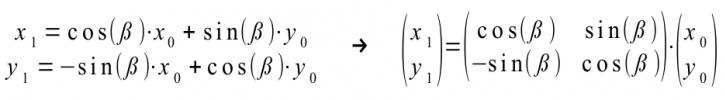

Für die Rotation eines Punktes P(x0|y0) um den Koordinaten-Ursprung O(0|0) mit einem Drehwinkel ß verwenden Sie die folgenden Transformationsgleichungen für Original- und Bild-Punkt:

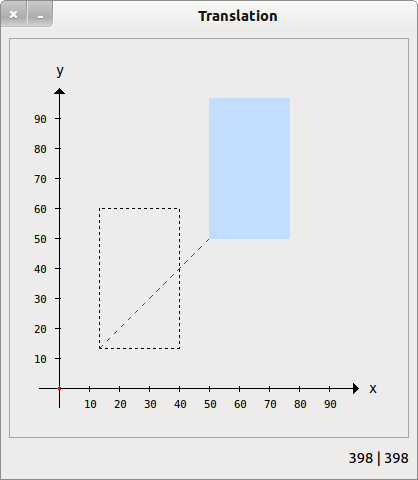

Das folgende Bild zeigt die erzielbare Wirkungen bei einer Translation einer einfachen Grafik:

B

Abbildung 23.3.8.3.1: Verschiebung eines Rechtecks

Download
