23.3.4.2 Freihand-Zeichnen mit Paint

Knüpfen Sie keine all zu hohen Erwartungen an dieses Projekt, denn die Klasse Paint ist mehr auf die Verwendung in Paint-Scripten ausgelegt als auf das freie Zeichnen auf einer geeigneten Zeichenfläche wie einer DrawingArea.

Die Grundidee für eine hinreichend kontinuierliche Freihandlinie stammt von Tobias Boege. Sie besteht darin, sich den Punkt vom letzten MouseMove-Event zu merken und statt einzelne Punkte zu setzen, den letzten Punkt mit dem Punkt des aktuellen Events durch einen Geradenabschnitt (Strecke) mit LineTo() zu verbinden.

Das sind die Ergebnisse, deren Dynamik Sie erst dann erleben, wenn Sie das Programm selbst starten:

B1

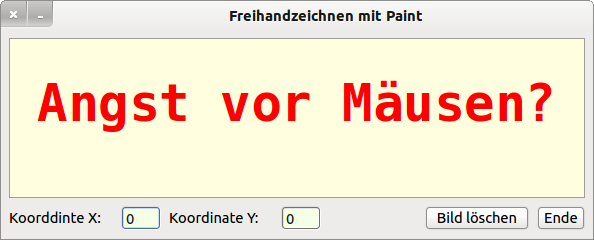

Abbildung 23.3.4.2.1: Startbildschirm …

B2

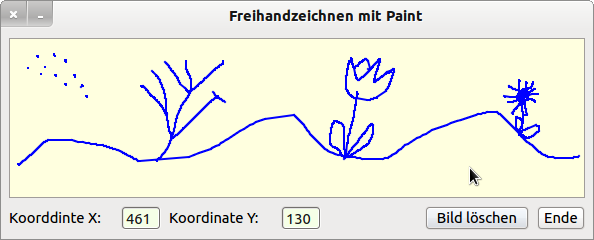

Abbildung 23.3.4.2.2: Frühling mit Tulpe von H.L. aus O. 2015

Mit diesem Quelltext können auch Sie zum Kurz- und Kleinkunst-Maler werden:

' Gambas class file

Private bStart As Boolean
Private i As Integer
Private pLast As PointF

Public Sub Form_Open()
  FMain.Center
  FMain.Resizable = False

  txtMouseX.Mouse = Mouse.Blank   ' TextBox ohne Mauszeiger
  txtMouseY.Mouse = Mouse.Blank
  btnClose.Mouse = Mouse.Pointing ' Mouse-Konstante (Hand)
  btnClear.Mouse = Mouse.Custom
  btnClear.Cursor = New Cursor(Picture["Mauszeiger/erase.png"]) ' Benutzerdefiniertes Mausbild

' Standard-Mausspitze ist die linke obere Ecke des Mausbildes
' Mit x=0 und y=15 liegt die Mausspitze auf der Bleistiftmine
  DrawingArea1.Mouse = Mouse.Custom
  DrawingArea1.Cursor = New Cursor(Picture["icon:/16/pen"], 0, 15)

  Paint.Begin(DrawingArea1)
    Paint.Brush = Paint.Color(Color.Red)
    Paint.Font = Font["Monospace, 38, bold"]
  ' Text zentriert auf dem Zeichenblatt im angegebenen Rechteck
    Paint.DrawText(("Angst vor Mäusen?"), 0, 35, DrawingArea1.W, DrawingArea1.H, Align.Top)
  Paint.End
  Timer1.Start
End ' Form_Open()

Public Sub DrawingArea1_MouseMove()
  If bStart = True Then
     bStart = False
     DrawingArea1.Clear
  Endif '  bStart = True

  Timer2.Start
  txtMouseX.Text = Mouse.X
  txtMouseY.Text = Mouse.Y
  If Mouse.Left = True Then
     Paint.Begin(DrawingArea1)
     If Mouse.X>5 And Mouse.X<DrawingArea1.Width - 5 And Mouse.Y>5 And Mouse.Y<DrawingArea1.Height - 5 Then
        SetPoint(Mouse.X, Mouse.Y, Color.Blue)
     Else
          pLast = Null
     Endif
     Paint.End
  Endif ' Mouse.Left = True?

End ' DrawingArea1_MouseMove()

Public Sub DrawingArea1_MouseDown()
  DrawingArea1_MouseMove()
End ' DrawingArea1_MouseDown()

Public Sub DrawingArea1_MouseUp()
  Timer2.Stop
  pLast = Null
End ' DrawingArea1_MouseUp()

Public Sub SetPoint(X As Integer, Y As Integer, cColor As Integer)
  If Not pLast Then
     Paint.FillRect(X, Y, 2, 2, cColor)
  Else
     Paint.MoveTo(pLast.X, pLast.Y)
     Paint.LineTo(X, Y)
     Paint.LineWidth = 2
     Paint.Background = cColor
     Paint.Stroke()
  Endif
  pLast = New PointF(X, Y)
End ' SetPoint(..)

Public Sub btnClear_Click()
  DrawingArea1.Clear
  txtMouseX.Text = "0"
  txtMouseY.Text = "0"
End ' btnClear_Click()

Public Sub Timer1_Timer()
' Die schnellste Maus im Gambas-Land... Speedy Gamzales
  Paint.Begin(DrawingArea1)
    Paint.Translate(10, 155)
    Paint.Scale(1, -1)
    Paint.AntiAlias = False
      Paint.Brush = Paint.Color(Color.DarkGray)
      Paint.Arc(10 + i, 30, 4)
      Paint.Fill
      Paint.Brush = Paint.Color(&HFFFFDF)
      Paint.Arc(10 + (i - 8), 30, 4)
      Paint.Fill
      i = i + 8
      DrawingArea1.Refresh
    Paint.AntiAlias = True
  Paint.End
  If i > DrawingArea1.Width Then
     bStart = True
     Timer1.Stop
  Endif
End ' Timer1_Timer()

Public Sub btnClose_Click()
  FMain.Close
End ' btnClose_Click()

Download
