23.4.3 Klasse Picture

Diese Klasse (gb.qt4) repräsentiert ein Bild. Die Daten eines Picture-Objekts (in gb.qt4) werden nicht im Adressraum des Gambas-Prozess gespeichert, sondern liegen im Adressraum des X-Servers. Im Gegensatz dazu hat ein Image-Objekt seinen Inhalt im Adressraum des Gambas-Prozesses. Weitere Informationen können Sie in der QT-Dokumentation nachzulesen unter:

http://sourceforge.net/p/gambas/code/HEAD/tree/gambas/trunk/comp/src/gb.gui.base/.src/Picture.class.

Die Klasse Picture verhält sich wie ein (statisches) Array (Picture[]), das man auslesen und beschreiben kann.

Dim hPicture As Picture
hPicture = Picture [ Path As String ]

Die zweite Anweisung gibt ein Picture-Objekt aus dem internen Bild-Cache zurück. Wenn das Picture nicht im Cache vorhanden ist, wird es automatisch aus der angegebenen Datei geladen. Beginnt der Pfad mit „icon: /“, dann bedeutet es, dass ein Stock-Icon geladen werden soll. Um auf diese Symbole zuzugreifen nutzen Sie die Klasse Stock (→ Kapitel 20.8). So fügen Sie ein Picture als Symbol in einen Button ein. Unterstützt werden die Bild-Formate: JPEG, PNG, BMP, GIF, SVG, ICO und XPM:

' Lesen
btnClose.Picture = Picture["icon:/16/close"]

Mit dieser Anweisung:

' Schreiben
Dim hPicture As Picture
…
Picture[Path As String] = hPicture

fügen Sie ein Picture in den internen Picture-Cache ein. Es handelt sich bei dem Parameter Path nur um einen Schlüssel, der intern für eine Collection verwendet wird. Man sollte aber beachten, dass der Schlüssel-Präfix „icon:/“ für Gambas-Icons reserviert ist.

23.4.3.1 Ein neues Picture erzeugen

Dim hPicture As Picture
hPicture = New Picture ( [ Width As Integer, Height As Integer, Transparent As Boolean ] )

Es wird ein neues Picture erzeugt. Wenn die beiden optionalen Parameter Width und Height nicht angegeben werden, dann existiert zwar ein neues Picture – es ist aber leer! Sie können mit dem optionalen Parameter Transparent festlegen, ob das Picture über einen Alpha-Kanal verfügt oder nicht. Der Standard-Wert ist False.

In den folgenden beiden Kapiteln werden Eigenschaften und Methoden der Klasse Picture vorgestellt.

23.4.3.2 Statische Methoden

Die Klasse Picture besitzt zwei statische Methoden: Picture.Load und Picture.Flush.

Static Function Load ( Path As String ) As Picture → Lädt ein Picture vom Datenträger.
Static Sub Flush ( ) → Leert den internen Picture-Cache.

23.4.3.3 Eigenschaften

Die Klasse Picture verfügt über diese Eigenschaften:

EigenschaftDatentypBeschreibung
DepthIntegerGibt die Farbtiefe eines Pictures zurück. Der zurückgegebene Wert ist abhängig vom X11-Server. Er sollte 32 Bits sein.
HeightIntegerGibt die Höhe eines Pictures zurück.
HIntegerSynonym für Height
WidthIntegerGibt die Breite eines Pictures zurück.
WIntegerSynonym für Width
ImageImageKonvertiert ein Picture in ein Image und gibt das Image-Objekt zurück.
TransparentBooleanGibt an, ob das Picture über einen Alpha-Kanal verfügt oder nicht oder setzt diesen Wert.

Tabelle 23.4.3.3.1 : Eigenschaften der Klasse Picture

23.4.3.4 Methoden

Die Klasse Picture besitzt die folgenden Methoden. Beachten Sie die optionalen Parameter:

MethodeBeschreibung
Clear ( )Leert das Picture (H=0 und W=0).
Copy ( [ X As Integer, Y As Integer, Width As Integer, Height As Integer ] ) Gibt eine 1:1-Kopie eines Pictures zurück oder die Kopie eines Teiles des originalen Pictures, wenn die 4 optionalen Parameter gesetzt werden.
Fill ( Color As Integer )Füllt das Picture mit der angegebenen Farbe.
Resize ( Width As Integer, Height As Integer )Ändert die Größe eines Pictures. Beachten Sie, das das Picture nicht maßstabsgetreu vergrößert wird, sondern abgeschnitten wird.
Save ( Path As String [ , Quality As Integer ] )Speichert ein Picture auf einen Datenträger unter dem angegebenen (Bild-)Datei-Pfad. Der optionale Parameter bestimmt ausschließlich für das jpg- beziehungsweise png-Format die Bild-Qualität (0..100) oder die Kompression des abgespeicherten Pictures.

Tabelle 23.4.3.4.1 : Methoden der Klasse Picture

Im Gegensatz zum JPG-Dateiformat ist die Daten-Kompression beim PNG-Format verlustfrei. Der Parameter 'Quality' ist deshalb für den Fall des PNG-Dateiformats erklärungsbedürftig. Mit einem eigens hierfür geschriebenen Gambas-Programm und dem Analyse-Tool 'pngcheck„ wurden folgende Ergebnisse ermittelt, wobei die Aufteilung der Bereiche immer dann erfolgte, wenn sich der Kompressions-Typ oder die erreichte Kompression änderte.

Als Vorlage diente ein eingescanntes Image einer typischen gedruckten A4-Briefseite:

QualitätPNG-Kompression-TypErreichte Kompression
0 - 19maximum compression91,7 %
20 - 29maximum compression91,6 %
30 - 39default compression91,6 %
40 - 49fast compression91,6 %
50 - 59fast compression91,5 %
60 - 69fast compression91,2 %
70 - 79fast compression91,1 %
80 - 89superfast compression90,9 %
90 - 100superfast compression- 0,2 %

Tabelle 23.4.3.4.2 : Übersicht Qualitätswert ↔ Kompression

Bitte beachten Sie, dass der Berechnungsaufwand mit sinkendem Qualitätswert spürbar steigt. In der täglichen Praxis hat sich für das PNG-Format ein Qualitätswert von 30 ( = Standard-Kompression ) bewährt. Dagegen erzielt man beim verlustbehafteten jpg-Format mit einem Qualitätswert von 90 einen guten Kompromiss zwischen erreichter Bildqualität und Größe der Datei.

23.4.3.5 Projekt

Im Projekt werden alle Eigenschaften und Methoden eingesetzt. Für alle Programm-Teile werden die relevanten Quelltext-Ausschnitte vorgestellt. Die erzielten Ergebnisse werden angezeigt.

Picture erzeugen

[1] ' Gambas class file
[2]
[3] Public hPicture1 As Picture
[4]
[5] Public Sub Form_Open()
[6]   FMain.Center
[7]   FMain.Resizable = False
[8]   PictureBox1.Stretch = False
[9]   PictureBox1.Picture = Picture["Symbols/intro.jpg"]
[10]   btnClearPic.Picture = Picture["icon:/16/clear"]
[11]   Picture.Flush
[12] End
[13]
[14] Public Sub btnGeneratePic_Click()
[15]   TextArea1.Clear
[16]   hPicture1 = New Picture(PictureBox1.W, PictureBox1.H, True)
[17]   hPicture1.Fill(ColorButton1.Value)
[18]   PictureBox1.Picture = hPicture1
[19]   ShowPropertiesPic(hPicture1)
[20] End

Kommentar:

  • In den Zeilen 9 und 10 werden die Bilder aus dem angegebenen Pfad ausgelesen, im Picture-Cache gespeichert und auf einem Button sowie in einer PictureBox angezeigt. Die verwendete PictureBox hat eine feste Weite von 360·px und eine Breite von 240·px. Anschließend wird der Cache geleert.
  • Ein neues Picture-Objekt wird in der Zeile 16 mit vorgegebener Größe und angegebener Transparenz-Eigenschaft erzeugt.
  • Danach wird das Picture (Zeile 17) in der frei wählbaren Farbe eingefärbt und in der PictureBox angezeigt:

B1

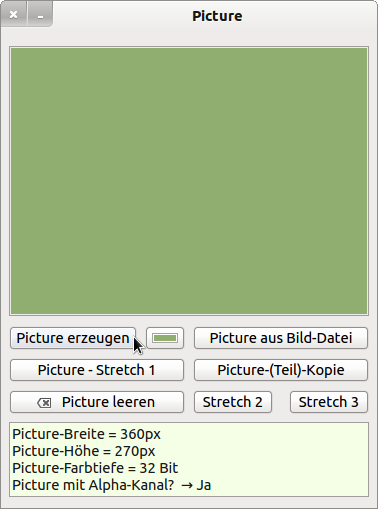

Abbildung 23.4.3.5.1: Ein neues Picture (einfarbig) wird angezeigt

Picture aus Bild-Datei erzeugen

B2

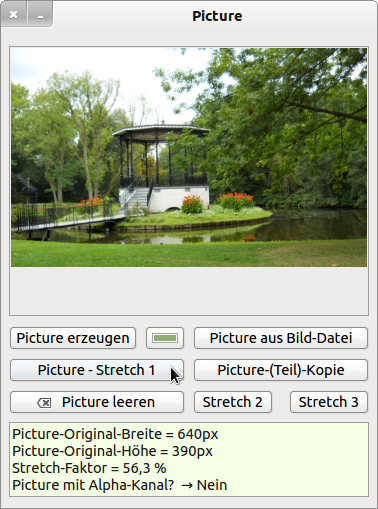

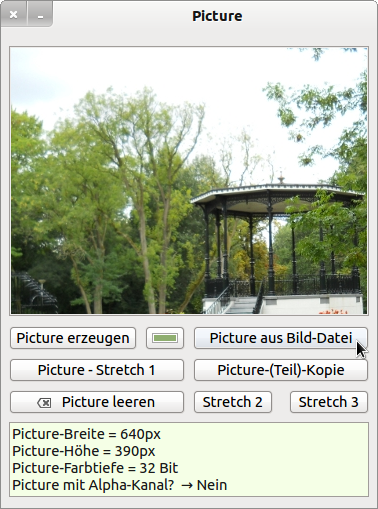

Abbildung 23.4.3.5.2: Anzeige Picture

Das Bild (Breite 640 Pixel, Höhe 390 Pixel) wird nur unvollständig (linke, obere Ecke) in einer PictureBox angezeigt, weil diese eine feste Größe hat, die hier kleiner als das Picture ist.

[1] Public Sub btnPictureFromFile_Click()
[2]   TextArea1.Clear
[3]   hPicture1 = Picture.Load("Images/b1.png")
[4]   PictureBox1.Picture = hPicture1
[5]   ShowPropertiesPic(hPicture1)
[6] End

Kommentar:

  • In den Zeilen 3 und 4 wird ein Bild aus dem angegebenen Pfad ausgelesen, im Picture-Cache gespeichert und dem Picture hPicture1 zugewiesen.
  • Danach wird das Picture (Zeile 17) in der PictureBox angezeigt.

Picture im korrekten Seitenverhältnis vollständig in einer PictureBox anzeigen

Den Nachteil der Anzeige aus dem letzten Bild können Sie beseitigen. Wenn das Picture maßstabsgetreu vergrößert oder verkleinert werden soll, dann müssen Sie das Picture zuerst in ein Image konvertieren, dieses dann in der Größe ändern und abschließend das Image wieder in ein Picture konvertieren. Eine Stretch-Methode existiert für ein Picture nicht!

[1] Public Sub btnStretch_Click()
[2]   DoStretch("Images/b1.png")
[3] End
[4]
[5] Private Sub DoStretch(sPath As String)
[6]   Dim transImage As Image
[7]   Dim fRatio, fStretch As Float
[8]
[9]   TextArea1.Clear
[10]   hPicture1 = Picture.Load(sPath)
[11]
[12]   transImage = hPicture1.Image
[13]   If hPicture1.W > hPicture1.H Then
[14]      fRatio = hPicture1.W / hPicture1.H
[15]      PictureBox1.Picture = transImage.Stretch(PictureBox1.W, PictureBox1.W / fRatio).Picture
[16]      fStretch = PictureBox1.W / hPicture1.W
[17]   Else
[18]     fRatio = hPicture1.H / hPicture1.W
[19]     PictureBox1.Picture = transImage.Stretch(PictureBox1.H / fRatio, PictureBox1.H).Picture
[20]     fStretch = PictureBox1.H / hPicture1.H
[21]   Endif
[22]
[23]   TextArea1.Clear
[24]   TextArea1.Insert("Picture-Original-Breite = " & hPicture1.W & "px" & gb.NewLine)
[25]   TextArea1.Insert("Picture-Original-Höhe = " & hPicture1.H & "px" & gb.NewLine)
[26]   TextArea1.Insert("Stretch-Faktor = " & Str(Round(100 * (fStretch), -1)) & " %" & gb.NewLine)
[27]   TextArea1.Insert("Picture mit Alpha-Kanal? " & " → " & IIf(hPicture1.Transparent, "Ja", "Nein"))
[28]
[29] End

Abbildung 23.4.3.5.3: Maßstabsgetreue Anzeige des Pictures

Kommentar:

  • In der Zeile 10 wird dem Picture der Inhalt der Datei b1.png zugewiesen.
  • Dann wird das Picture in der Zeile 10 in der Größe einerseits maßstabsgetreu geändert und auf die Breite der PictureBox normiert, da im ersten Fall (Zeile 13) die Breite größer als die Höhe des Pictures ist. Andererseits wird das geänderte Image sofort wieder in ein Picture konvertiert und in der PictureBox angezeigt.

Picture-Kopie erzeugen

Sie können eine 1:1-Kopie eines Pictures erzeugen oder die Kopie eines Bildausschnitts, wenn Sie die 4 optionalen Parameter mit korrekten Argumenten setzen. Im Beispiel wird die Kopie eines Bildausschnitts erzeugt und die Breite sowie Höhe so gewählt, dass die Kopie genau in die PictureBox passt:

[1] Public Sub btnPartCopyPic_Click()
[2]   CopyPic(100, 110, PictureBox1.Width, PictureBox1.Height)
[3] End
[4]
[5] Private Sub CopyPic(iX0 As Integer, iY0 As Integer, iW As Integer, iH As Integer)
[6]   Dim coPicture As Picture
[7]
[8]   TextArea1.Clear
[9]   hPicture1 = Picture.Load("Images/b1.png")
[10]   coPicture = hPicture1.Copy(iX0, iY0, iW, iH)
[11]   PictureBox1.Picture = coPicture
[12]   If coPicture Then
[13]      TextArea1.Clear
[14]      TextArea1.Insert("Xo = " & iX0 & "px " & " |  Yo = " & iY0 & "px" & gb.NewLine)
[15][16]   Endif
[17]
[18] End

B4

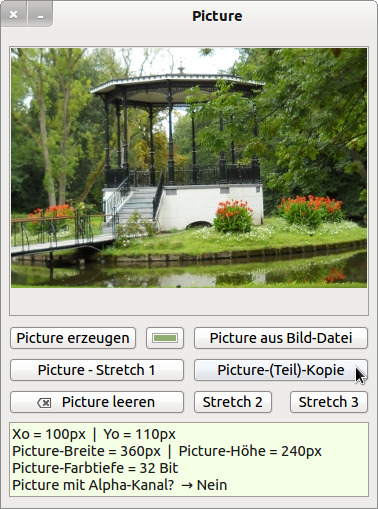

Abbildung 23.4.3.5.4: Picture-Kopie als Bildausschnitt

Ein Picture leeren

Ein Picture können Sie mit der Clear-Methode leeren.

[1] Private Sub ClearPic(hPic As Picture)
[2]   If hPic Then
[3]      hPic.Clear
[4]      PictureBox1.Picture = hPic
[5]      ShowPropertiesPic(hPic)
[6]   Endif
[7] End

Kommentar:

  • Ein leeres Picture existiert noch als Picture-Objekt und hat eine Breite von 0 Pixel und eine Höhe von 0 Pixel.
  • Ein leeres Picture können Sie nicht in einer Datei speichern.

Ein Picture in einer Datei speichern

Im Projekt wird zum Programm-Ende stets das aktuelle Picture in einer Datei in einem Ordner innerhalb des Projekt-Ordners gespeichert:

[1] Public Sub Form_Close()
[2]  If hPicture1 Then
[3]     If hPicture1.W * hPicture1.H <> 0 Then
[4]        hPicture1.Save("Backup/backup.png", 100)
[5]     Endif
[6]  Endif
[7] End

Kommentar:

  • In der Zeile 2 wird geprüft, ob das Picture hPicture1 existiert.
  • Um ein leeres Picture auszuschließen, wird in der Zeile 3 geprüft, ob das Produkt aus Länge und Breite des Pictures einen Wert ungleich 0 ergibt. Null ergäbe sich genau dann, wenn mindestens ein Faktor 0 ist.

Mit 'Stretch 2' und 'Stretch 3' werden Pictures angezeigt, bei denen die Höhe größer als die Breite ist oder beide Werte gleich sind. Für die Anzeige werden die Höhen auf die Höhe der PictureBox normiert:

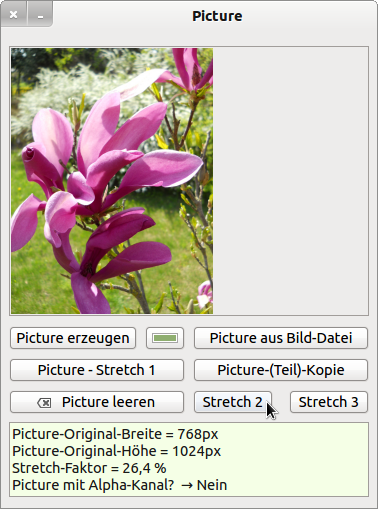

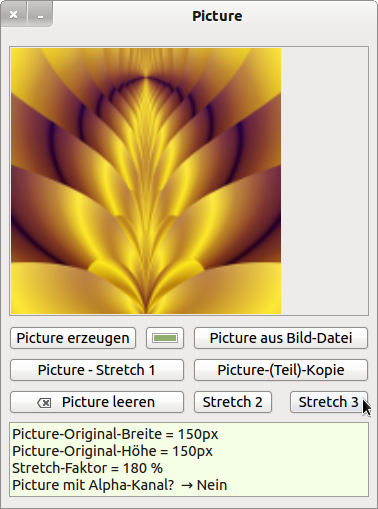

Abbildung 23.4.3.5.5: Maßstabsgetreue Anzeige von Pictures

Für die beiden Button 'Stretch 2' und 'Stretch 3' existieren ToolTipps mit folgendem Inhalt:

Mit 'Stretch 2' wird ein Picture angezeigt,
bei dem die Höhe größer als die Breite ist.
Für die Anzeige wird die Picture-Höhe auf
die Höhe der PictureBox normiert.
Mit 'Stretch 3' wird ein Picture angezeigt,
bei dem Höhe und Breite gleich sind.
Für die Anzeige wird die Picture-Höhe auf
die Höhe der PictureBox normiert.
