Die Komponente gb.image.effect besitzt zwei Klassen:

1. Klasse Image: Sie erweitert die ursprüngliche Image-Klasse um Effekt-Methoden.
2. Klasse ImageHistogram: Sie präsentiert das Bildhistogramm eines ausgewählten Bildes.

Die Beschreibung der Klasse ImageHistogramm finden Sie im folgenden Kapitel 24.4.2.7.

Die Klasse Image (gb.image.effect)

• reimplementiert die Klasse Image aus gb.image,
• fügt der Originalklasse Image viele Konstanten und Effektmethoden hinzu und
• ist erzeugbar.

So erzeugen Sie ein neues Image-Objekt:

  Dim hImage As Image
  hImage = New Image ( [ Width As Integer, Height As Integer, Color As Integer, Format As Integer ] )

Alle Parameter sind optional. Wenn Color angegeben ist, wird das Bild zunächst mit dieser Farbe gefüllt. Andernfalls ist der Bildinhalt undefiniert. Format kann einer der folgenden Werte sein: Standard (0) oder Premultiplied (1).

Über die aktuell 21 Konstanten der Klasse können Sie sich auf https://gambaswiki.org/wiki/comp/gb.image.effect/image informieren. Stand: November 2023.

Die Klasse verfügt über die folgende statische Methode Gradient(…):

Static Function Gradient (Width As Integer,Height As Integer,SrcColor As Integer,DstColor As Integer,Orientation As Integer [,XDecay As Float,YDecay As Float]) As Image

Die Funktion erzeugt ein Farbverlaufsbild:

• Width ist die Breite und Height ist die Höhe des Ergebnisbildes.
• SrcColor ist die Startfarbe und DstColor ist die Endfarbe.
• Orientation ist die Ausrichtung des Farbverlaufs, deren Werte in der u.a. Liste angegeben werden.
• XDecay ist die x-Abklinglänge mit einem Wert zwischen -1 und 1 (optional).
• YDecay ist die Länge des y-Abklingens mit einem Wert zwischen -1 und 1 (optional).

Der Parameter Orientation kann einen der folgenden Werte annehmen,:

• Image.Vertical für einen vertikalen Farbverlauf.
• Image.Horizontal für einen horizontalen Farbverlauf.
• Image.Diagonal für einen diagonalen Farbverlauf.
• Image.Cross für einen diagonalen Farbverlauf.
• Image.Pyramid für einen pyramidenförmigen Farbverlauf.
• Image.Rectangle für einen rechteckigen Farbverlauf.
• Image.PipeCross für einen Rohrkreuzverlauf.
• Image.Elliptic für einen elliptischen Gradienten.

Der erzeugte Gradient ist standardmäßig linear – mit XDecay und/oder YDecay exponentiell.

Beispiel für einen diagonalen Gradienten (rot → gelb) mit zusätzlich eingefügtem Bild:

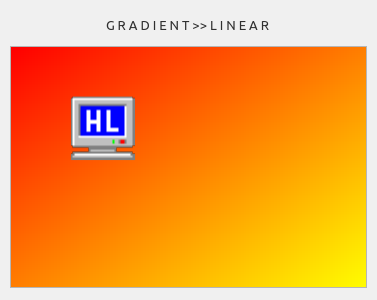

Abbildung 23.4.2.6.1: Methode Gradient(…)

Quelltext-Ausschnitt

    Public imgCurrent As Image
    Public imgExtern As Image

    lblChanged.Text = "G R A D I E N T >> L I N E A R"
    imgCurrent = Image.Gradient(355, 242, Color.Red, Color.Yellow, Image.Diagonal)
    imgExtern = Image.Load("images/hl.png")
    imgCurrent.PaintImage(imgExtern, 60, 50, imgExtern.W * 2, imgExtern.H * 2)
    pboxChanged.Picture = imgCurrent.Picture

Die Neuimplementierung von Image in gb.image.effect wurde im Vergleich zu Image (gb.image) um diese Filter- und Effekt-Methoden ergänzt:

Tabelle 23.4.2.6.1 : Methoden der Klasse Image (gb.image.effect)

Für einige der Methoden der Klasse Image (gb.image.effect) wird Ihnen je ein Beispiel präsentiert. Wenn die Methoden Parameter verwenden, dann werden diese und die Bilder – das originale und das geänderte – angezeigt. Ergänzend wird der jeweils verwendete Quelltext in Auszügen angegeben.

Beispiel 1 – Methode Image.Swirl(φ)

Die Methode verwirbelt ein Bild mittig um einen bestimmten Winkel φ. Bei negativen Werten wird das Bild im Uhrzeigersinn gedreht – sonst gegen den Uhrzeigersinn.

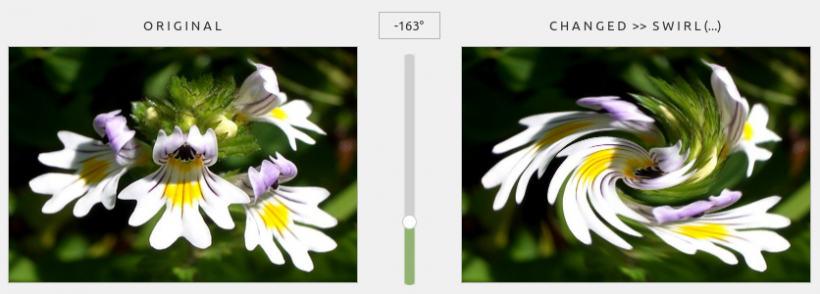

Abbildung 23.4.2.6.2: Methode Swirl(-163°)

Quelltext-Ausschnitt

    lblChanged.Text = "C H A N G E D  >>  " & "S W I R L (…)"

    lblValue.Text = hSliderV.Value & "°"

'-- Drehwinkel im Bogenmaß
    pboxChanged.Picture = imgOriginal.Swirl(Rad(hSliderV.Value), Color.Red).Picture

Beispiel 2 – Methode Image.OilPaint(…)

Die Methode erzeugt einen Ölgemälde-Effekt, der nur bei kleinen Werten des Parameters den Effekt gut präsentiert:

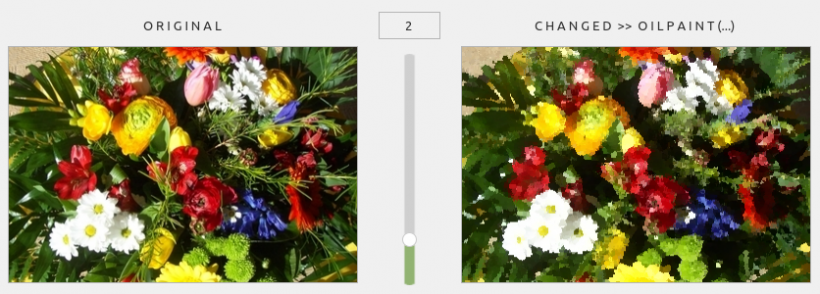

Abbildung 23.4.2.6.3: Methode OilPaint(2)

Quelltext-Ausschnitt

    lblChanged.Text = "C H A N G E D  >>  " & "O I L P A I N T (…)"

    lblValue.Text = hSliderV.Value
    pboxChanged.Picture = imgCurrent.OilPaint(hSliderV.Value).Picture

Beispiel 3 – Methode Image.Emboss( )

Die Methode erzeugt einen Präge-Effekt:

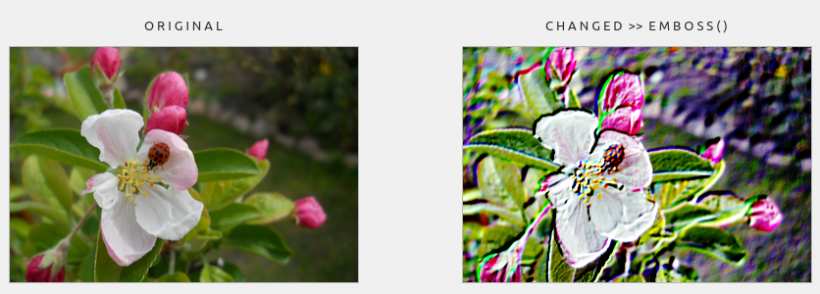

Abbildung 23.4.2.6.4: Methode Emboss()

Quelltext-Ausschnitt

Public Sub btnDoEmboss_Click()

  lblValue.Visible = False
  hSliderV.Visible = False
  lblChanged.Text = "C H A N G E D  >>  " & "E M B O S S ( )"
  imgChanged = imgOriginal.Emboss()
  pboxChanged.Picture = imgChanged.Picture
End

Beispiel 4 – Methode Image.Invert(…)

Die Methode invertiert ein komplettes Bild oder nur einige seiner Farb-Kanäle. Im Beispiel erfolgt das Invertieren in zwei Stufen:

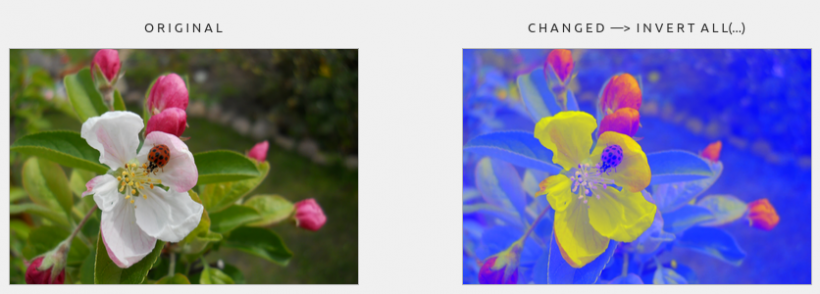

Abbildung 23.4.2.6.5: Methode Invert(…)

Quelltext-Ausschnitt

Public Sub btnDoInvertAll_Click()

  lblChanged.Text = "C H A N G E D  —>  " & "I N V E R T  A L L(...)"
  imgCurrent = imgOriginal
  imgCurrent.Invert(Image.Red Or Image.Green)
  imgCurrent.Invert(Image.All)
  pboxChanged.Picture = imgCurrent.Picture

End
