Von Nelson Hoover kommt die Komponente zur Darstellung eines analogen Messinstrumentes:

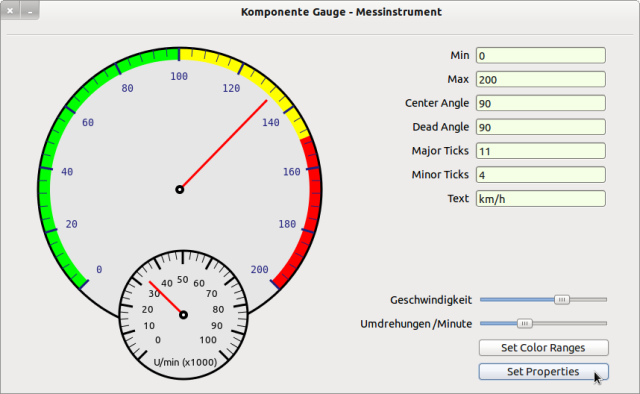

Abbildung 23.3.5.2.1: Zwei Messinstrumente

Von ihm liegt auch die Freigabe vor, den Quelltext seiner Komponente im Gambas-Buch vorzustellen. Die Komponente verwendet für die Zeichnungen des Messinstrumentes und der farbigen Außenbereiche ausschließlich Methoden der Klasse Paint. Im Download-Bereich finden Sie den Original-Quelltext der Komponente sowie ein weiteres Projekt, dass diese Komponente verwendet → Abbildung 23.3.5.2.1 Zwei Messinstrumente.

Hier sehen Sie einen Quelltext-Ausschnitt der Komponente:

Public Sub myGauge_Draw() ' gauge refresh handler
' first, check if we need to reinitialize the gauge
  If $fullRedraw Or (($width <> gaugeDisp.ClientWidth) And ($height <> gaugeDisp.ClientHeight)) Then
     InitializeGauge
  Endif
 ' Note: I'm not sure how much processing power it saves to skip drawing the background every time
 ' but with trying to use this on the Raspberry Pi, every little bit helps
 ' otherwise, just draw the needle over the previously drawn PictureBox
   If $value > $sMax Then $value = $sMax
   If $value < $sMin Then $value = $sMin
   $needleAngle = ScaleConv($sMin, $sMax, $startAngleDeg, ($startAngleDeg + $needleRangeDeg), $value)
   If $needleAngle > 360 Then
      $needleAngle = $needleAngle - 360
   Endif
   If $needleAngle < 0 Then
      $needleAngle = 360 + $needleAngle
   Endif

 ' now convert degrees to radians and get the X Y coords
   $needleAngle = Rad($needleAngle)
   $needlePosX = (Cos($needleAngle) * (($width / 2) - 24)) + $xMid
   $needlePosY = (Sin($needleAngle) * (($height / 2) - 24)) + $yMid

   Paint.Begin(gaugeDisp)
     Paint.Brush = Paint.Color($needlecolor)
     Paint.LineWidth = 3
     Paint.MoveTo($xMid, $yMid)
     Paint.LineTo($needlePosX, $needlePosY)
     Paint.Stroke
     Paint.Brush = Paint.Color(Color.Black)
     Paint.Ellipse($xMid - 6, $yMid - 6, 12, 12,,, True)
     Paint.Fill
     Paint.Brush = Paint.Color(Color.White)
     Paint.Ellipse($xMid - 2, $yMid - 2, 4, 4,,, True)
     Paint.Fill
   Paint.End

End ' myGauge_Draw()
