In diesem Kapitel werden Ihnen 5 sehr unterschiedliche Report-Projekte vorgestellt:

• Die ersten drei Projekte sind (SQLite-)Datenbank-Reporte.
• Im ersten Projekt wird die Komponente gb.report2 nicht verwendet. Das Layout des Reports und die Datenbank-Daten (Text) werden mit den Klassen der Komponente gb.cairo gezeichnet.
• Konsequent erfolgt die Arbeit bei den Projekten 2 bis 4 mit dem Report-Designer in der IDE.
• Die Projekte 2 bis 5 bestehen jeweils nur aus einer Report-Sektion.
• Der Report 4 präsentiert nur Text aus einer Text-Datei, der in unterschiedlichen Kapiteln und Absätzen dargestellt wird. Jedes Kapitel beginnt immer auf einer neuen Seite. Das Report-Projekt 4 wurde durch die intensive Zusammenarbeit mit Gianluigi G. (bagonergi@gmail.com) entwickelt und erprobt.
• Alle Reporte bieten eine Vorschau, können in eine PDF-Datei gedruckt oder auch sofort auf einem Drucker ausgegeben werden.

Notwendige Überlegungen und Vorarbeiten, wie aus einem Layout-Entwurf ein druckbarer Report erzeugt werden kann, wurden bereits in den Kapiteln 22.11.0 bis 22.11.4 beschrieben.

Für alle Report-Projekte wird:

• zuerst wird die Struktur des Reports beschrieben (Report-Designer in der IDE und Quelltext),
• dann folgt die Bereitstellung der anzuzeigenden Daten aus unterschiedlichen Quellen (Datenbank-Daten, Text, Bilder (auch in Form von Diagrammen) und
• abschließend wird eine Vorschau des Reports präsentiert mit der Option, den Report sofort zu auszudrucken.

Für alle 5 Report-Projekte wird Ihnen jeweils der komplette Quelltext in einem Projekt-Archiv zur Verfügung gestellt – inklusive der eingesetzten SQLite-Datenbanken.

Für eigene Report-Projekte gilt die Empfehlung, die vorgestellten Reporte in Bezug auf die eigenen Anforderungen bezüglich Layout und Design anzupassen. Aus diesem Grund wird auch auf eine detaillierte Beschreibung verzichtet und jeweils auf den entsprechenden Quelltext der 5 Report-Projekte verwiesen. Dieser Hinweis gilt auch für das Report-Projekt im folgenden Kapitel 22.11.5.

Der Report-Designer wird im ersten Report nicht eingesetzt. Dafür werden das Layout des Datenbank-Reports und die Datenbank-Daten als Text mit den Klassen der Komponente gb.cairo auf dem Steuerelement CairoPdfSurface(argList) gezeichnet.

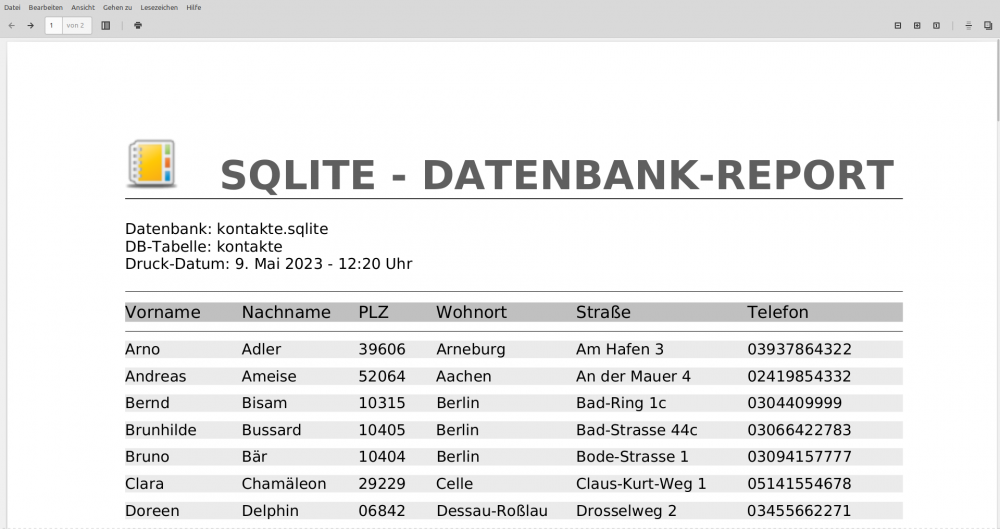

Abbildung 22.11.4.1.1: Datenbank-Report (gb.cairo)

In der folgenden Prozedur wird der Report gezeichnet:

Private Sub Export2PDF()

    Dim PDFSurface As CairoPdfSurface
    Dim sPfadPDFDatei, sMessage As String
    Dim iDataSet As Integer

'-- Initialization
    iCWidth = PDF_WIDTH - MARGIN_LEFT - MARGIN_RIGHT    '-- Content-Width (Millimeter)
    iCHeight = PDF_HEIGHT - MARGIN_TOP - MARGIN_BOTTOM  '-- Content-Height (Millimeter)

    iCurrentPage = 1        '-- Page number of the page (start)
    iCurrentTableRow = 1    '-- Number of table rows (start)
    fCurrentY = 0           '-- y-coordinate on the current page (start)

    sPfadPDFDatei = Application.Path &/ "kontakte.pdf"

'-- DIN A4 - portrait format
    PDFSurface = New CairoPdfSurface(sPfadPDFDatei, PDF_WIDTH, PDF_HEIGHT)

    Cairo.Begin(PDFSurface)
  '-- Shift of the coordinate origin - >> Left = MARGIN_LEFT, Top = MARGIN_TOP
      Cairo.Matrix = Cairo.Matrix.Translate(MMToPoints(MARGIN_LEFT), MMToPoints(MARGIN_TOP))
      Cairo.Matrix = Cairo.Matrix.Scale(1, 1) '-- Zoom factor = 1
      Cairo.Font.Name = FONT_NAME

  '-- Provision of the DB data to be displayed in a DB result
      GetDBData()

      If resDBData.Count = 0 Then
         sMessage = "<font color='red'><center>The DB selection set is empty.</font>"
         sMessage &= "<hr>"
         sMessage &= "A DB report cannot be generated!</center>"
         Message.Warning(sMessage)
         Return
      Endif
  '-- Set record pointer to the first record
      resDBData.MoveTo(0)

      DrawHeader()
      DrawDatabaseInformation()
      DrawTableHeader()
      DrawTableRow() '-- Show first record
      DrawFooter()
  '-- DrawBorder() '-- Only for control purposes in testing

  '-- Draw all records (text) of the selected set
      For iDataSet = 1 To resDBData.Max
        If iCurrentPage = 1 Then
           If iCurrentTableRow = iPage1RowMax Then
              iCurrentPage = 2
              iCurrentTableRow = 0
              fCurrentY = 0
              Cairo.ShowPage()
           '--DrawBorder() '-- Only for control purposes in testing
              DrawTableHeader()
              DrawFooter()
           Endif
           resDBData.MoveTo(iDataSet)
             DrawTableRow()
           Inc iCurrentTableRow
        Else
           If iCurrentTableRow = iPage2RowMax Then
              Inc iCurrentPage
              iCurrentTableRow = 0
              fCurrentY = 0
              Cairo.ShowPage()
          '-- DrawBorder() '-- Only for control purposes in testing
              DrawTableHeader()
              DrawFooter()
           Endif
           resDBData.MoveTo(iDataSet)
           DrawTableRow()
           Inc iCurrentTableRow
        Endif
      Next
    Cairo.End()

'-- Preview DB Report
    Desktop.Open(sPfadPDFDatei)

End

Der Datenbank-Report 2 besteht auf jeder Seite aus einer Kopfzeile, einer Trennlinie, dem statischen Tabellenkopf, den einzelnen Datenbankzeilen, einer weiteren Trennlinie und einer Fußzeile mit der Angabe der aktuellen Seite und der Angabe aller Seiten:

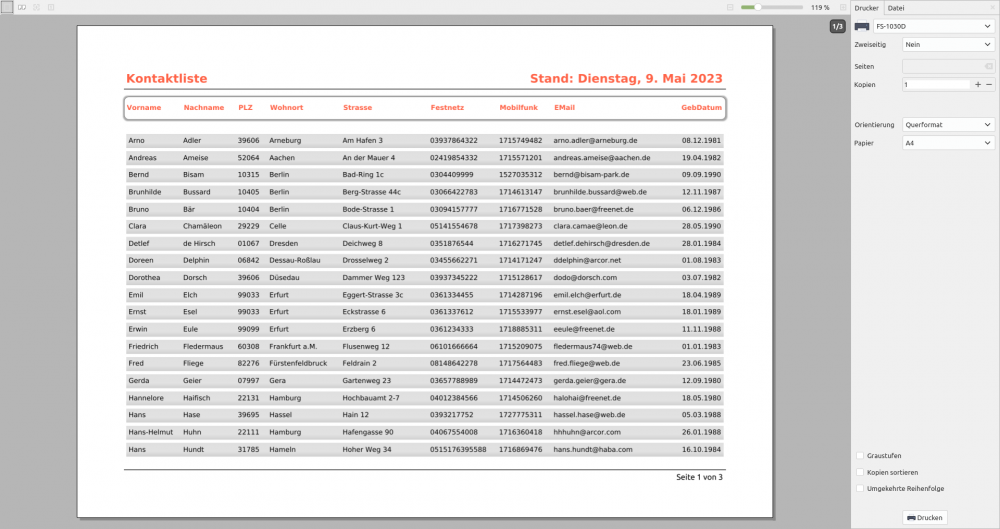

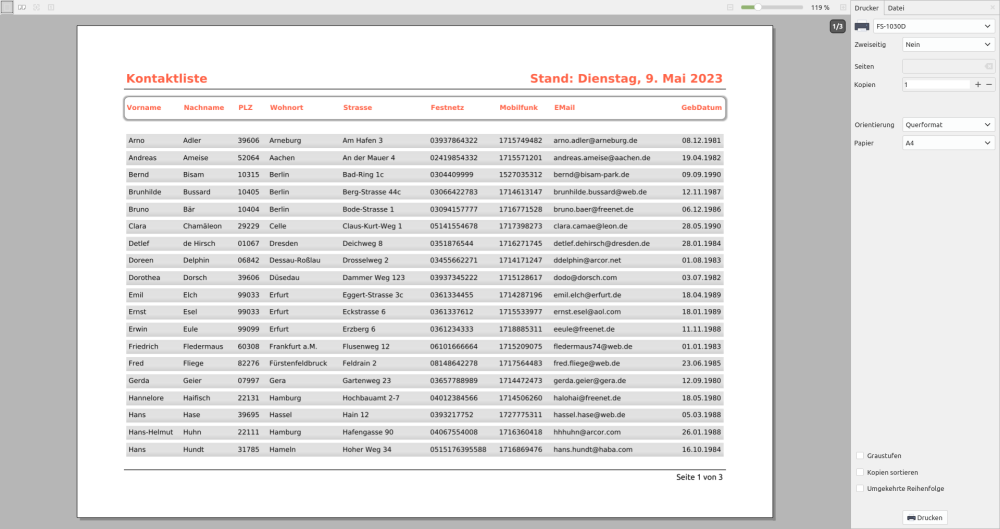

Abbildung 22.11.4.2.1: Report2-Inhalt 1. Seite

Der Datenbank-Report 3 mit einem anderen Layout als Report 2, jedoch mit der gleichen Datenbasis, besteht auf jeder Seite aus einer Kopfzeile, einer Trennlinie, den einzelnen Datenbankzeilen nach der Initiale, einer weiteren Trennlinie und einer Fußzeile mit der Angabe der aktuellen Seite und der Angabe aller Seiten:

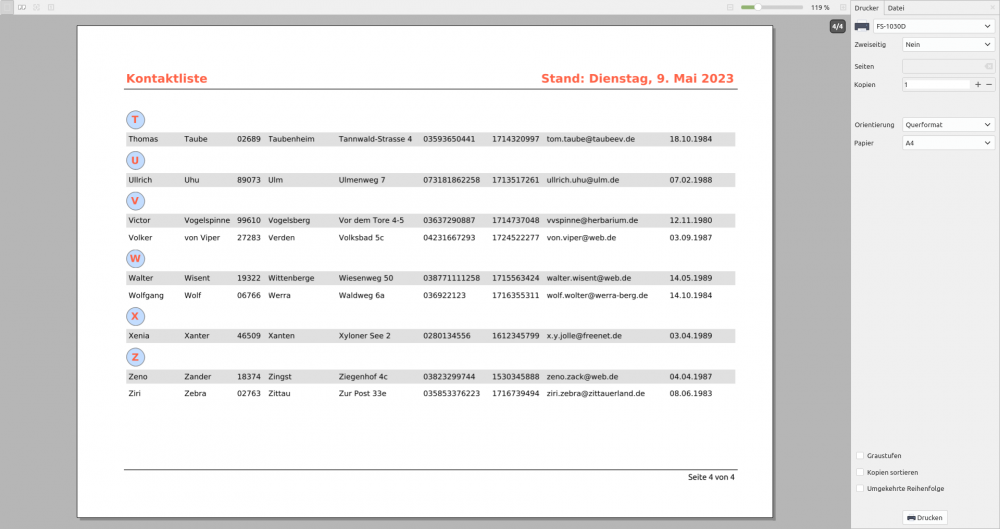

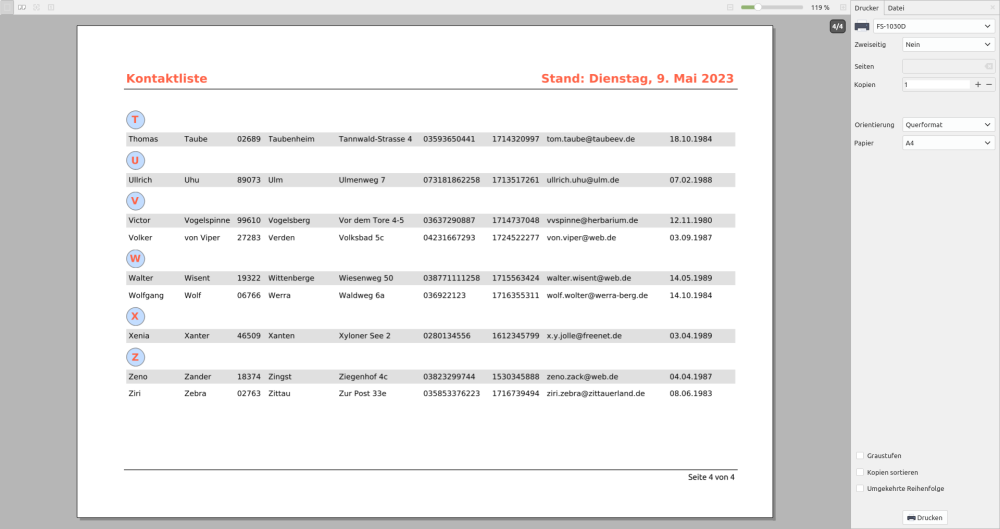

Abbildung 22.11.4.3.1: Report3-Inhalt der letzten Seite

Der nachfolgende Quelltext-Ausschnitt zeigt das Erzeugen der Großbuchstaben (Initiale) in der Prozedur Set-Initial(sFirstChar) und der einzelnen Feld-Inhalte innerhalb eines Datensatzes. Beachten Sie auch die Erzeugung der unterschiedlichen Hintergrundfarben (alternierend) sowie das besondere Format des Geburtsdatums:

    ...
    sLastChar = "@"
    If hDBResult.Available Then
       For i = 0 To hDBResult.Max
         sFirstChar = Left(hDBResult["nachname"])

         If Upper(sFirstChar) <> Upper(sLastChar) Then
            SetInitial(sFirstChar)
            iMod = i Mod 2
            sLastChar = sFirstChar
         Endif

         rhboxDBRow = New ReportHBox(rvboxContent)
         rhboxDBRow.Spacing = "3mm"
         rhboxDBRow.Height = "6mm"
         rhboxDBRow.Padding = ReportPadding["1mm"]

         If iMod = 0 Then
            If i Mod 2 = 0 Then rhboxDBRow.BackGround = ReportBrush["#E0E0E0"]
         Else
            If i Mod 2 <> 0 Then rhboxDBRow.BackGround = ReportBrush["#E0E0E0"]
         Endif

     '-- SurName
         rlblDBField = New ReportLabel(rhboxDBRow)
         rlblDBField.Font = hDBFieldFont
         rlblDBField.Width = cMaxFieldLength[sTablename & "." & "vorname"]
         rlblDBField.Text = hDBResult["vorname"]
     '-- Name
         rlblDBField = New ReportLabel(rhboxDBRow)
         rlblDBField.Font = hDBFieldFont
         rlblDBField.Width = cMaxFieldLength[sTablename & "." & "nachname"]
         rlblDBField.Text = hDBResult["nachname"]
     ...
     '-- Birthday
         rlblDBField = New ReportLabel(rhboxDBRow)
         rlblDBField.Font = hDBFieldFont
         rlblDBField.Width = cMaxFieldLength[sTablename & "." & "gebdatum"]
         sDate = hDBResult["gebdatum"]
   rlblDBField.Text=Format(Date(Split(sDate,"-")[0],Split(sDate,"-")[1], Split(sDate,"-")[2]),"dd.mm.yyyy")

         hDBResult.MoveNext()

       Next
    Endif
...

End
...
Private Sub SetInitial(sArg As String)

    Dim rlblInitial As ReportLabel
    Dim rlblPlaceholder As ReportLabel
    Dim rhboxInitial As ReportHBox

'-- Container: ReportHBox in container vbxReport
    rhboxInitial = New ReportHBox(rvboxContent)
    rhboxInitial.Spacing = "30mm"
    rhboxInitial.Margin.Top = "2mm"
    rhboxInitial.Height = "8mm"

'-- Control ReportLabel in container ReportHBox
    rlblInitial = New ReportLabel(rhboxInitial)
    rlblInitial.Font.Name = "Sans Serif"
    rlblInitial.Font.Size = 12
    rlblInitial.Font.Bold = True
    rlblInitial.BackGround = ReportBrush["#C3DDFF"]  '-- Background: light blue
'-- rlblInitial.BackGround = ReportBrush["LinearGradient(0,0,1,1,[#000000,#FFFFFF,#C3DDFF],[0,1,0.5])"]

    rlblInitial.Brush = ReportBrush.Color(&FF6347)     '-- Forground: 'tomato' Favorite
'-- rlblInitial.Brush = ReportBrush["Color(#FF6347)"]  '-- Forground: 'tomato'
'-- rlblInitial.Brush = ReportBrush["#FF6347"]         '-- Forground: 'tomato'

    rlblInitial.Height = "8mm" ' fix
    rlblInitial.Width = "8mm"  ' fix
    rlblInitial.Padding = ReportPadding["Top: 1px; Left:3px; Right:3px"]
    rlblInitial.Border = ReportBorder["Top:1px #7F7F7F;Bottom:1px #7F7F7F;Left:1px #7F7F7F;
    Right:1px #7F7F7F;TopLeftCorner:4mm;TopRightCorner:4mm;BottomRightCorner:4mm;BottomLeftCorner:4mm"]
    rlblInitial.Alignment = Align.Center

    rlblInitial.Text = Upper(sArg)
'-- ReportLabel in container ReportHBox as a required placeholder (right)
    rlblPlaceholder = New ReportLabel(rhboxInitial)
    rlblPlaceholder.Expand = True
End

In diesem speziellen Report 4 wird neben einem Bild (mit Trennlinie) nur Text angezeigt. Der (speziell formatierte) Text wird aus einer Text-Datei ausgelesen. Auf Besonderheiten bei der Anzeige von Text in einem Report wurde bereits in den Kapiteln 22.11.3.5 und 22.11.3.6 eingegangen. In diesem Projekt wird die dort beschriebene Theorie praktisch umgesetzt.

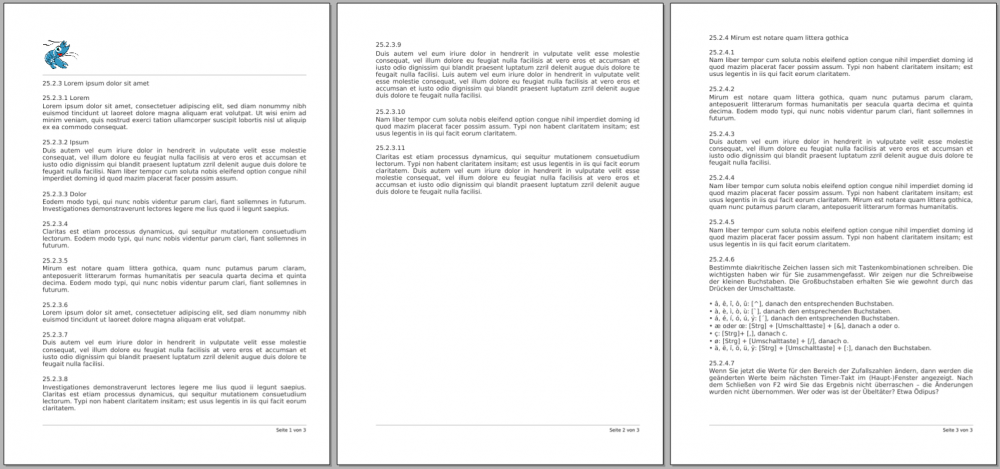

Abbildung 22.11.4.4.1: Text-Report

Hinweise

• Wenn Sie die Eigenschaften von Report-Containern und den in ihnen enthaltenen weiteren Steuerelementen direkt im Report-Designer setzen, dann sehen Sie die Auswirkungen unverzüglich in der IDE. Setzen Sie dagegen einige Eigenschaften des Reports und anderer Projekt-Steuer-Elemente im Quelltext, dann sehen Sie die Auswirkungen erst zur Laufzeit. Im Projekt 4 wurden die Eigenschaften nur im Quelltext gesetzt.
• Beachten Sie den Typ von einigen Report-Eigenschaften. So ist die Höhe eines Report-Labels vom (Daten-)Typ String wie beispielsweise rtlblText.Height = „18px“.

Der folgende Quelltext-Ausschnitt zeigt erprobte Prozeduren für die korrekte Anzeige von Text in einem Report:

'' The following procedures are only required to display the plain text
Fast Private Function GetUsableWidth() As Integer
'   If we use only the report padding, it is correct to subtract only the
'   left and right padding of the book as here.
'   But if we also use margins and/or padding of other containers and/or
'   borders, these too must will be subtracted.

    Dim fReport, fLeft, fRight, fUsableWidth As Float

'-- Conversion of report width from `cm` (default) to `mm`
    Report1.Width = Report1.UnitTo(GetValue(Report1.Width), "cm", "mm") & "mm"

    fReport = GetValue(Report1.Width)
    fRight = GetValue(Report1.Padding.Right)
    fLeft = GetValue(Report1.Padding.Left)
    fUsableWidth = Round(GetValue(Report1.UnitTo(fReport - (fLeft + fRight), "mm", "px")), 0)

    Return fUsableWidth

    Catch
    Error.Raise(("The value of measure can't be extracted"))

End

'' It is determined how many lines a text paragraph consists of.
'' The value depends on the text paragraph, the space for a line
'' in the text container 'ReportTextLabel' and the intended font.
Fast Private Function GetNumberOfRows(argParagraph As String, argLineWidth As Integer, argFont As Font) As Integer

    Dim i, k As Integer
    Dim aWords As String[]
    Dim sRow, sWord As String

'-- The text paragraph fits on one line
    If argFont.TextWidth(argParagraph) < argLineWidth Then Return 1

    aWords = Split(argParagraph, " ")
    For Each sWord In aWords
      If k = 0 Then
         sRow &= sWord
         Inc k
      Else
         sRow &= " " & sWord
      Endif
      If argFont.TextWidth(sRow) > argLineWidth Then
         sRow = sWord
         Inc i
         k = 0
      Endif
    Next

    Return i + 1

End

Fast Private Function GetValue(argValue As String) As Float

    Return CFloat(Left(argValue, Len(argValue) - 2))

    Catch
    Error.Raise(("The numerical value of the value cannot be determined"))

End

Quelltext-Ausschnitt für die Anzeige der einzelnen Kapitel und Textabschnitte in einem Kapitel:

'-- Loading RawText
'-- Static text - cannot be changed afterwards
'-- sRawText = File.Load("./data/lorem.txt")
'-- Dynamic text that can be changed afterwards
    sRawText = File.Load(Application.Path & "/data/lorem.txt")
    aParagraphs = Split(sRawText, "\n")
    iUsableWidth = GetUsableWidth()

'-- Selected properties of rtlblText (Typ: ReportTextLabel)
'-- Inserting text with many paragraphs
    For Each sParagraph In aParagraphs
  '-- Each new *chapter* starts on a new page
  '-- Individual NewPage-Markup <NewPage> in sRawText
      If Left(sParagraph, 9) = "<NewPage>" Then
         rPageBreak = New ReportPageBreak(rvboxText)
         sParagraph = Replace(sParagraph, "<NewPage>", "")
      Endif
      rtlblText = New ReportTextLabel(rvboxText)
      rtlblText.Font = Font["Noto Sans, 11"]
      rtlblText.Alignment = Align.Justify
      rtlblText.Text = sParagraph
      iHeight = rtlblText.Font.TextHeight(sParagraph)
      rtlblText.Height = CStr(GetNumberOfRows(sParagraph, iUsableWidth, rtlblText.Font) * iHeight) & "px"
    Next

Der Report 5 nutzt die Report-Komponente nur für die Anzeige einer Textzeile und eines Bildes. Das Bild ist ein ScreenShot des aktuellen Fensters. Es wird der komplette Report-Quelltext angegeben:

' Gambas class file

Private $hReport As Report
Public Sub Form_Open()
    FMain.Resizable = False
End

Public Sub btnReportPreview_Click()
    GenerateReport()
'-- Preview of the report and print dialogue
    $hReport.Preview()
End

Private Sub GenerateReport()

    Dim hReportLabel As ReportLabel
    Dim hReportImage As ReportImage
    Dim hScreenshotImage As Image

    $hReport = New Report
    $hReport.Padding = ReportPadding["2cm"]
    $hReport.Spacing = "7mm"

'-- Printout: DIN A4 landscape format (default)
    $hReport.Paper = Printer.A4
    $hReport.Orientation = Printer.Landscape

    hReportLabel = New ReportLabel($hReport)
    hReportLabel.Font.Size = 24
    hReportLabel.Text = "Druck einer Bildschirm-Kopie (Screenshot)"
    hReportLabel.Autoresize = True
    hReportLabel.Alignment = Align.Center
    hReportLabel.Border = ReportBorder["Bottom:1px #606060;"]

'-- The programme window is hidden
    FMain.Hide()
      Wait 0.2
  '-- A screenshot of the complete, current desktop is created.
      hScreenshotImage = Desktop.Screenshot().Image
'-- The programme window is displayed again
    FMain.Show()

'-- A new ReportImage is created for the (current) report.
    hReportImage = New ReportImage($hReport)

'-- The screenshot image is inserted into the report and configured
    hReportImage.Image = hScreenshotImage
    hReportImage.Autoresize = True
    hReportImage.Stretch = Report.Proportional
    hReportImage.Expand = True
End

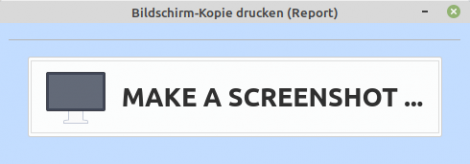

Abbildung 22.11.4.5.1: Report-GUI

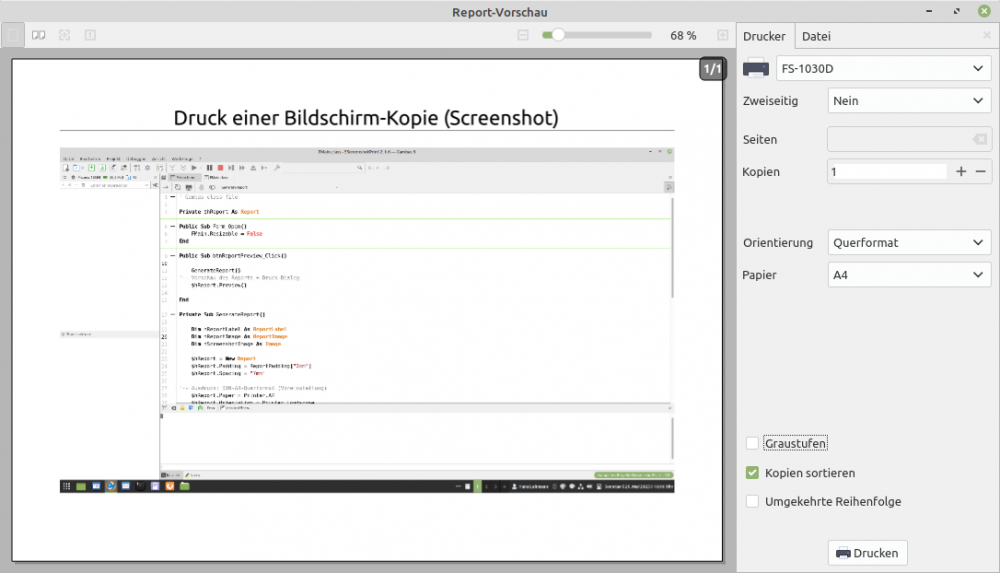

Abbildung 22.11.4.5.2: Report5 mit einer Textzeile und einem Bild
