In diesem Kapitel werden Ihnen ausgewählte Eigenschaften und Methoden fundamentaler Klassen der Report-Komponente vorgestellt und beschrieben. Die Auswahl erfolgte vor Allem unter dem Aspekt des Einsatzes bei der Erzeugung eines Reports ohne den Report-Designer.

Die Klasse implementiert ein Objekt, das den Rand eines Report-Steuerelementes darstellt. Die Klasse können Sie erzeugen. Die Klasse verhält sich wie ein schreibgeschütztes statisches Array.

Die Klasse ReportBorder verfügt über folgende Eigenschaften:

Tabelle 22.11.1.1.1 : Eigenschaften der Klasse ReportBorder

Die Klasse besitzt nur eine Methode: ToString() vom Datentyp String. Sie liefert eine formatierte Zeichenkette, welche die komplette Rahmenbeschreibung des Report-Steuerelementes enthält.

So erzeugen Sie ein neues Rahmenobjekt:

Dim hReportBorder As ReportBorder
hReportBorder = ReportBorder[sValue As String]

Der Wert von hReportBorder ist ein String-Array. Sein Inhalt ist eine durch Semikolon getrennte Liste der Eigenschaften des Randes oder eines Teil des Randes. Sie können jeden Rahmeneigenschaften global oder für seine Teile (Top, Right, Left, Bottom und optional für die (abgerundeten) Ecken TopLeftCorner, TopRightCorner, BottomLeftCorner und BottomRightCorner) festlegen.

Der Rand oder ein Teil von ihm wird durch einen Doppelpunkt von seinen einzelnen Eigenschaftswerten getrennt.

• Die Größe in der zulässigen Einheit (mm, cm, in, ft, px, pt) anzugeben. Für den Rahmen werden die Werte der Eigenschaft durch Leerzeichen getrennt.
• Für Ecken können die Werte durch einen Wert oder durch 2 mit Leerzeichen getrennten Werte angegeben werden.
• Der Pinsel wird durch eine ReportBrush-Zeichenkette definiert (optional).

Beispiele:

' Der ReportLabel1-Rahmen (links, oben, rechts und unten) wird auf eine Breite von 1 Pixel gesetzt

  ReportLabel1.Border = ReportBorder["border:1px"]

' Der Rand der HBox1 wird auf eine Breite von 2 Pixel und die Farbe schwarz gesetzt.
' Die linke obere und die rechte obere Ecke sind abgerundet.

  Report.HBox1.Border = Top:2px #000000;Bottom:2px #000000;Left:2px #000000;Right:2px #000000; TopLeftCorner:2mm;TopRightCorner:2mm

Um einen Rand um ein ReportPanel1 (links, rechts, oben und unten 5 mm, linke obere und untere rechte Ecke zusätzlich abgerundet mit einem Radius von 5 mm) mit linearem Farbverlauf schwarz-rot-gelb (linearer Gradient) zu definieren, benötigen Sie diese Wert-Zuweisung der Eigenschaft ReportPanel1.Border:

ReportPanel.Border = ReportBorder["Top:5mm LinearGradient(0,0.04,0,1,[#000000,#FFFF00,#FF0000],[0,1,0.5]);
Bottom:5mm LinearGradient(0,0.04,0,1,[#000000,#FFFF00,#FF0000],[0,1,0.5]);
Left:5mm LinearGradient(0,0.04,0,1,[#000000,#FFFF00,#FF0000],[0,1,0.5]);
Right:5mm LinearGradient(0,0.04,0,1,[#000000,#FFFF00,#FF0000],[0,1,0.5]);
TopLeftCorner:5mm;TopRightCorner:0mm;BottomRightCorner:5mm;BottomLeftCorner:0mm"]

Für einen einfachen schwarzen Rand mit der Stärke 1 Pixel ist der Quelltext wesentlich kürzer:

ReportPanel.Border = ReportBorder["Top:1px #000000;Bottom:1px #000000;Left:1px #000000;Right:1px #000000"]

Die Klasse repräsentiert einen Schatten eines Report-Steuerelementes vom Typ ReportFrame (→ http://www.gambaswiki.org/wiki/comp/gb.report2/reportframe).

Die Klasse können Sie erzeugen:

Dim hReportBoxShadow As ReportBoxShadow
hReportBoxShadow = New ReportBoxShadow ( )

Die Klasse verhält sich wie ein schreibgeschütztes statisches Array:

Dim hReportBoxShadow As ReportBoxShadow
hReportBoxShadow = ReportBoxShadow [ sValue As String ]

Die Klasse ReportBoxShadow verfügt über folgende Eigenschaften:

Tabelle 22.11.1.2.1 : Eigenschaften der Klasse ReportBoxShadow

Beispiel

Die Werte für den Schatten um eine ReportHBox1 werden zuerst einzeln zugewiesen:

ReportHBox1.BoxShadow.XOffset = "1mm"
ReportHBox1.BoxShadow.YOffset = "1mm"
ReportHBox1.BoxShadow.Blur = "8px"
ReportHBox1.BoxShadow.Spread = "3px"
ReportHBox1.BoxShadow.Color = "#A5A5A5"

Die Werte können auch kompakt zugewiesen werden:

ReportHBox1.BoxShadow = ReportBoxShadow["1mm 1mm 10px 3px #A5A5A5"]'[XOffset, Yoffset, Blur, Spread, Color]

Sie können den Schatten für die ReportHBox1 aber auch im Dialog im Report-Designer festlegen. Das gelingt schnell und sicher. Zuerst müssen Sie die Eigenschaft BoxShadow für ein Report-Steuerelement im Eigenschaftenfenster auswählen und über die ButtonBox […] den Dialog zur BoxShadow-Konfiguration aufrufen:

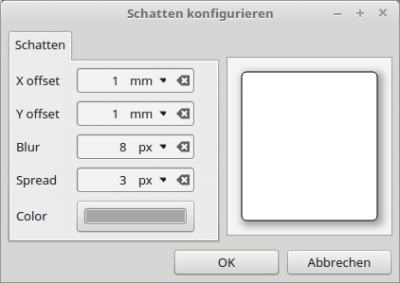

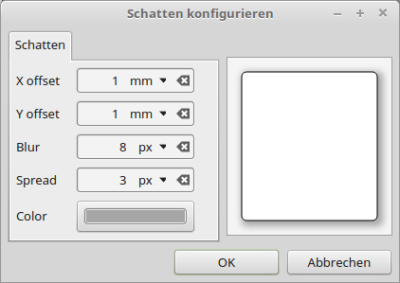

Abbildung 22.11.1.2.1: Dialog zur Festlegung von Schatten-Eigenschaften

Das Ergebnis ist in drei Fällen das Gleiche.

Die Klasse repräsentiert den Innenrand einiger Report-Steuerelemente. Die Padding-Eigenschaft gibt eine Instanz an ein ReportPadding-Objekt zurück. Dieses Objekt hat 4 Eigenschaften: Left, Right, Top und Bottom. Sie definiert den Abstand zwischen dem Inhalt des Report-Steuerelementes und seinem (äußeren) Rand. Es kann jede Seite unabhängig voneinander eingestellt werden. Die Werte können über den entsprechenden Dialog in der IDE oder über Quelltext definiert werden. Die Klasse kann erzeugt werden und verhält sich wie ein statisches Array:

Dim hReportPadding As ReportPadding
hReportPadding = ReportPadding [ Value As String ]

Die Klasse ReportPadding verfügt über folgende Eigenschaften:

Tabelle 22.11.1.3.1 : Eigenschaften der Klasse ReportPadding

Die Klasse besitzt nur die Methode ReportPadding.IsActive(). Die Funktion gibt True zurück, wenn die eingestellten Padding-Eigenschaften aktiv sind.

Beispiel 1

Alle Werte werden auf den gleichen Padding-Wert von 2mm gesetzt:

ReportLabel1.Padding.Top = "2mm"
ReportLabel1.Padding.Bottom = "2mm"
ReportLabel1.Padding.Left = "2mm"
ReportLabel1.Padding.Right = "2mm"

ReportLabel1.Padding = ReportPadding["2mm"] ' Alternative 1
ReportLabel.Padding = ReportPadding["Top:2mm;Bottom:2mm;Left:2mm;Right:2mm"] ' Alternative 2

Beispiel 2

Es wird nur ein oberer, innerer Rand um den ReportLabel1-Text gesetzt:

ReportLabel1.Padding.Top = "3mm"
ReportLabel1.Padding = ReportPadding["Top:3mm"] ' Alternative

Komfortabel gelingen die Festlegungen der Padding-Eigenschaften im Dialog:

Abbildung 22.11.1.3.1: Dialog zur Festlegung von Padding-Eigenschaften

Die Padding-Eigenschaft (!) gibt eine Instanz an ein ReportMargin-Objekt zurück. Dieses Objekt hat 4 Eigenschaften: Links, Rechts, Oben und Unten. Sie definiert den Raum zwischen der Grenze eines Report-Steuerelementes und ihrem Report-Container und anderen Report-Steuerelemente, die sich im gleichen Report-Container befinden. Dies ist ein minimaler Platzbedarf. Somit werden zwei in einem Container aufeinander folgende Elemente durch den größten durch die Report-Steuerelemente definierten Abstand oder durch den Abstandswert des Containers getrennt, wenn dieser höher ist. Es kann jede Eigenschaft unabhängig voneinander eingestellt werden. Die Werte können über den entsprechenden Dialog in der IDE oder über Quelltext definiert werden. Die Klasse kann erzeugt werden und verhält sich wie ein statisches Array:

Dim hReportPadding As ReportPadding
hReportPadding = ReportPadding [ Value As String ]

Die Klasse ReportMargin hat folgende Eigenschaften:

Tabelle 22.11.1.4.1 : Eigenschaften der Klasse ReportPadding

Die Klasse besitzt nur die Methode ReportMargin.IsActive(). Die Funktion gibt True zurück, wenn die eingestellten Padding-Eigenschaften aktiv sind.

Beispiel 1

Alle Werte werden auf den gleichen Margin-Wert von 2mm gesetzt:

ReportHBox1.Margin.Top = "2mm"
ReportHBox1.Margin.Bottom = "2mm"
ReportHBox1.Margin.Left = "2mm"
ReportHBox1.Margin.Right = "2mm"

ReportHBox1.Margin = ReportPadding["2mm"] ' Alternative 1
ReportHBoxl.Margin = ReportPadding["Top:2mm;Bottom:2mm;Left:2mm;Right:2mm"] ' Alternative 2

Beispiel 2

Es wird nur ein oberer innerer Abstand um die Report-Steuerelemente im Report-Container ReportHBox1 gesetzt:

ReportHBox1.Margin.Top = "3mm"
ReportHBox1.Margin = ReportPadding["Top:3mm"] ' Alternative

Komfortabel gelingen die Festlegungen der Eigenschaften für ein Margin-Objekt im Dialog für andere Werte:

Abbildung 22.11.1.4.1: Dialog zur Festlegung von Padding-Eigenschaften für ein Margin-Objekt

Die Klasse repräsentiert das Pinselwerkzeug, mit dem Sie Ränder oder verschiedene Inhalte zeichnen können. Das kann eine einzelne Farbe sein, aber auch ein Farbverlauf oder ein Bild. Die Klasse können Sie erzeugen und sie verhält sich wie ein schreibgeschütztes statisches Array. Der folgende Quelltext erzeugt ein neues ReportBrush-Objekt aus einer Pinselbeschreibung in sValue und gibt es zurück:

Dim hReportBrush As ReportBrush
hReportBrush = ReportBrush [ sValue As String ]

Die Klasse ReportBrush besitzt folgende statische Eigenschaften:

Tabelle 22.11.1.5.1 : Eigenschaften der Klasse ReportBrush

Beispiel 1

' Setzt eine Zeichenfarbe
  MyBrush = ReportBrush["#00FF00"]

' Setzt ein Bild als Zeichenwerkzeug
  MyBrush = ReportBrush["image(\"icon.png\")"] oder MyBrush = ReportBrush["image(icon.png)"]

' Setzt einen linearen Farbverlauf
' Alle Werte liegen zwischen 0 und 1 - auch für die Größe und den Gradientenstop.
' Syntax:
' relleft,reltop,relwidth,relheight,[colorstop1,colorstop2,...],[colorstopRelPos1,colorstopRelPos2,...])
  MyBrush = ReportBrush["LinearGradient(0,0,1,1,[#000000,#FFFFFF,#0000FF],[0,1,0.5])"]

' Setzt einen radialen Farbverlauf
' Alle Werte liegen zwischen 0 und 1 - auch für die Größe und den Gradientenstop.
' Syntax:
' relCenterX,relCenterY,relRadius,relFX,RelFY,[colorstop1,colorstop2,...],[colorstopRelPos1,colorstopRelPos2,...])
  MyBrush = ReportBrush["RadialGradient(0.53,0.53,0.5,0.88,0.18,[#000000,#FFFFFF,#0000FF],[0,1,0.5])"

Ein Beispiel für die Verwendung eines Pinsels mit linearem Farbverlauf sehen Sie in der Abbildung 22.11.1.5.2.

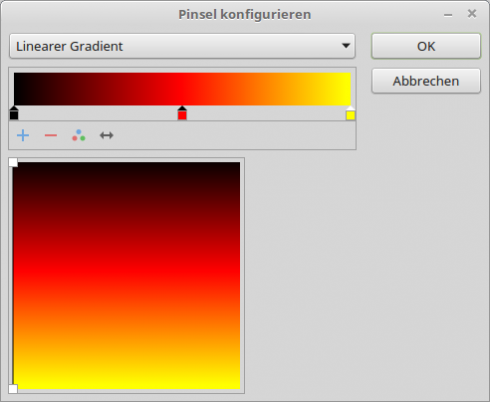

Wesentlich komfortabler gelingt Ihnen ein Farbverlauf im entsprechenden Dialog. Zuerst müssen Sie die Eigenschaft Brush für ein Report-Steuerelement im Eigenschaftenfenster auswählen und über die ButtonBox […] den Dialog zur Brush-Konfiguration aufrufen:

1. In der Combobox 'Linearer Gradient' auswählen
2. Gradient-Haltepunkt hinzufügen (Klick auf das +)
3. Doppelklick auf den ersten Gradient-Haltepunkt → Farbe Schwarz mit OK auswählen
4. Doppelklick auf den zweiten Gradient-Haltepunkt → Farbe Rot mit OK auswählen
5. Doppelklick auf den dritten Gradient-Haltepunkt → Farbe Gelb mit OK auswählen
6. Den Anfasser * im Farbfeld (links oben) anklicken und in die rechte untere Ecke ziehen
7. Den nun sichtbaren zweiten Anfasser in die linke untere Ecke ziehen
8. Den Anfasser * aus der rechten unteren Ecke auf die linke obere Ecke ziehen

Abbildung 22.11.1.5.1: ReportPanel1-Rand

Mit OK übernehmen Sie den konfigurierten Pinsel mit dem vertikalen Farbverlauf Schwarz-Rot-Gelb:

Abbildung 22.11.1.5.2: ReportPanel1-Rand 2
