GAMBAS-BUCH 3.19.5

Im Kapitel 18 werden Ihnen Container als die Komponenten vorgestellt, welche andere Komponenten aufnehmen. Zu den Containern gehören:

• Frame,
• Expander,
• Embedder,
• Panel, SidePanel, HPanel, VPanel,
• ToolPanel,
• ToolBar,
• HSplit, VSplit, HBox, VBox,
• ScrollView,
• DrawingArea,
• ListContainer.

Es werden die wichtigsten Eigenschaften und Methoden der verschiedenen Container beschrieben, wobei dem wichtigsten Container – dem Formular – ein eigenes Kapitel 12 gewidmet ist.

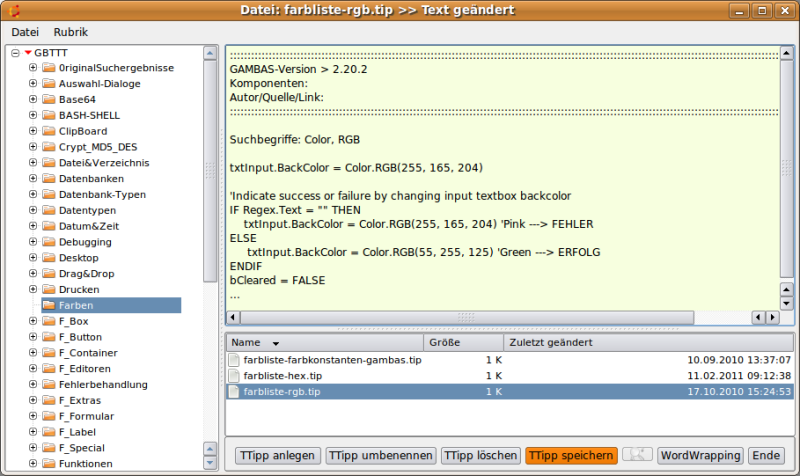

Abbildung 18.0.1: Programmoberfläche für das Projekt GBTT mit den Containern HSplit, VSplit und VBox

Die folgenden Eigenschaften finden Sie bei allen Containern:

Tabelle 18.0.1.1: Übersicht zu den Eigenschaften von Containern

★ Wenn Sie die Eigenschaft Margin auf True setzen und zusätzlich auch die Eigenschaft Padding auf k (Pixel), dann wird die Eigenschaft Margin ignoriert! Als Empfehlung gilt: Wählen Sie die Eigenschaft Margin, für einen festen Abstand mit der konstanten Distanz Desktop.Scale zwischen Container-Rand und den Elementen im Container und die Eigenschaft Padding, um einen variablen Abstand mit der Distanz k ( k ≥ 1, k ∈ Integer) Pixel festzulegen.

Die Eigenschaft Padding definiert den Abstand und somit gilt für einen Container C:

• Wenn C.Margin = True und C.Padding = 0, dann ist C.Margin = Desktop.Scale
• Wenn C.Margin = True und C.Padding = 5, dann ist C.Margin = 5
• Wenn C.Spacing = True und C.Padding = 0, dann ist C.Spacing = Desktop.Scale
• Wenn C.Spacing = True und C.Padding = 5, dann ist C.Spacing = 5

Im diesem Abschnitt werden nur Beispiele für die Wirkungen der Container-Eigenschaften Margin, Spacing, Indent und Invert vorgestellt und ein weiterer Container eingefügt – dargestellt am Container HBox:

Abbildung 18.0.3.1: Zwei identische Container vom Typ HBox mit jeweils 4 Button; ungeordnet

• Ziehen Sie zwei Container vom Typ HBox (Hintergrundfarbe grau) mit einer Höhe von 56 Pixel sowie mit je 4 Button (40x40px) wie in der Abbildung 18.0.3.1 in der IDE auf ein Formular.
• Setzen Sie ausgewählte Container-Eigenschaften (Margin, Spacing, Indent und Invert) auf die in den einzelnen Beispielen angegebenen Werte.
• Präsentieren und vergleichen Sie die Ergebnisse in 1 bis 5.

HBox1.Margin = False HBox1.Spacing = False HBox1.Indent = False HBox1.Invert = False
HBox2.Margin = True  HBox2.Spacing = False HBox2.Indent = False HBox2.Invert = False

Abbildung 18.0.3.1.1: Ergebnis Beispiel 1 – Inhalt von HBox2 mit konstantem Abstand zum Rand

HBox1.Margin = False HBox1.Spacing = False HBox1.Indent = False HBox1.Invert = False
HBox2.Margin = True  HBox2.Spacing = True HBox2.Indent = False HBox2.Invert = False

Abbildung 18.0.3.2.1: Ergebnis Beispiel 2 – Inhalt von HBox2 zusätzlich mit konstantem Abstand zwischen den 4 Button

HBox1.Margin = True  HBox1.Spacing = True HBox1.Indent = False HBox1.Invert = False
HBox2.Margin = True  HBox2.Spacing = True HBox2.Indent = False HBox2.Invert = True

Abbildung 18.0.3.3.1: Ergebnis Beispiel 3 – Ausrichtung im Container HBox2 invertiert

HBox1.H = 40          HBox2.H = 40
HBox1.Margin = False  HBox1.Spacing = False HBox1.Indent = False HBox1.Invert = False
HBox2.Margin = False  HBox2.Spacing = False HBox2.Indent = True  HBox2.Invert = False

Abbildung 18.0.3.4.1: Ergebnis Beispiel 4 – Einrückung um Desktop.Scale Pixel nach rechts im Container HBox2

Abbildung 18.0.3.5.1: Beispiel 5 – Höhe der Container 56px

• Setzen Sie die Höhe der beiden Container HBox auf 56px.
• Fügen Sie in den Container HBox2 ein Panel ein → Abbildung 18.0.3.5.1.

HBox1.H = 56
HBox2.H = 56
panSpace.Expand = True
HBox1.Margin = False  HBox1.Spacing = False HBox1.Indent = False HBox1.Invert = False
HBox2.Margin = True   HBox2.Spacing = True  HBox2.Indent = True  HBox2.Invert = False

Abbildung 18.0.3.5.2: Beispiel 5 – Höhe der Container 56px

Das Panel 'schiebt' den letzten Button an den rechten Rand, weil das Panel auf Grund der gesetzten Eigenschaft panSpace.Expand = True den gesamten verfügbaren Raum zwischen dem 3. und dem 4. Button einnimmt.

Platzieren Sie zum Beispiel – bei sonst gleichen Eigenschaftswerten – das Panel mit dem Namen panSpace zwischen den zweiten und dritten Button und beobachten Sie das Ergebnis!

Im Projekt GeoMap → Kapitel 17.15.1 werden die Intentionen zum Beispiel 5 praktisch umgesetzt:

Abbildung 18.0.3.5.3: Projekt GeoMap
