GAMBAS-BUCH 3.19.5

Diese Komponente ist ein Container, dessen Fläche animiert ein- und ausgeklappt werden kann.

Hinweis: Um den Container Expander in der IDE zu markieren, müssen Sie im Container auf den inneren (markierten) Teil klicken oder in der Hierarchie-Ansicht den Container Expander auswählen.

Die Anzeige des Inhalts einer Expander-Komponente steuern Sie über die Eigenschaft Expander.Hidden. Weitere Eigenschaften eines Expanders werden in der folgenden Tabelle beschrieben:

Tabelle 18.5.1.1: Expander-Eigenschaften

Die Anzahl der Ereignisse der Komponente Expander hält sich in engen Grenzen – es gibt nur zwei:

• Hide – Dieses Ereignis wird ausgelöst, nachdem der Expander seinen Inhalt versteckt.
• Show – Dieses Ereignis wird ausgelöst, kurz bevor die Expander seinen Inhalt anzeigt.

Das vorgestellte Projekt Temperaturmessung setzt die Komponente Expander ein. Sie nimmt die Konfiguration der RS232-Schnittstelle auf. Mit einem Klick auf den Bezeichner 'Konfiguration RS232-(USB-Adapter)-Schnittstelle' oder auf die Symbole > oder ∨ können Sie diese Konfiguration anzeigen oder verstecken lassen. Durch den Einsatz der Klasse gb.settings legen Sie fest, ob beim Programmstart die Programmoberfläche minimiert oder maximiert angezeigt werden soll.

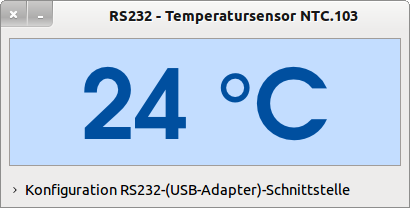

Abbildung 18.5.3.1: GUI Temperaturmessung mit versteckter Konfiguration

Der Quelltext wird nur in den Passagen angegeben, der die Verwendung der Komponente Expander präsentiert. Das vollständige Projekt finden Sie unter → 16.13 ComboBox.

[1] Public v24Settings As New Settings(User.Home &/ "V24T" &/ "v24T.conf")
[2]
[3] Public Sub Form_Open()
[4]
[5]   FMain.Center
[6]   FMain.Resizable = False
[7]
[8]   FMain.Height = 180
[9] ' expRX_TX.Hidden = True ' Option ohne gb.settings
[10]   expRX_TX.Animated = True
[11] ...
[12]   expRX_TX.Hidden = v24Settings["Expander/ExpanderHiddenStatus", "TRUE"]
[13]
[14] End ' Form_Open
[15]
[16]
[17] Public Sub expRX_TX_Hide()
[18]   FMain.Height = 180
[19]   expRX_TX.Hidden = True
[20] End ' expRX_TX_Hide
[21]
[22] Public Sub expRX_TX_Show()
[23]   FMain.Height = 448
[24]   expRX_TX.Hidden = False
[25] End ' expRX_TX_Show
[26]
[27] Public Sub Form_Close()
[28]   ...
[29]   v24Settings["Expander/ExpanderHiddenStatus"] = expRX_TX.Hidden
[30]   ...
[31] End ' Form_Close

Beim ersten Programmstart wird das Programm in minimierter Größe angezeigt → Zeile 12, weil der Vorgabewert für den Hidden-Status True ist. Das Verstecken und Anzeigen des Inhalts der Komponente Expander ist immer mit einer korrespondierenden Veränderung der Größe der Programmoberfläche verknüpft wie die 2 Prozeduren in den Zeilen 17 und Zeile 22 zeigen. Beim Schließen der Programmoberfläche → Zeile 29 wird der aktuelle (Hidden-)Status des Expanders in der Konfigurationsdatei v24T.conf abgespeichert und als Startwert bei einem weiteren Programmaufruf gesetzt.

Hinweis:
Die Anpassung der Höhe des Formulars kann auch automatisch erfolgen. Dafür wird im Quelltext des GUI FMain.AutoResize = True und FMain.Arrangement = Arrange.Vertical gesetzt. Wichtig ist nur, dass Form.Arrangement auf einen geeigneten Wert gesetzt wird! Die Zuweisungen in den Zeilen [18] und [23] für die Formularhöhe sind dann überflüssig. Die Hidden-Eigenschaft wird von der Klasse intern stets auf den korrekten Wert gesetzt.

Abbildung 18.5.3.2: GUI Temperaturmessung mit entfaltetem Expander
