GAMBAS-BUCH 3.19.5

Die Klasse LCDNumber (gb.qt4.ext) implementiert eine Komponente, welche die anzuzeigenden Ziffern (Digits) wie einen LCD-Bildschirm zeigt. In einem 7-Segment-Anzeigeelement kann jedes Segment ein- oder ausgeschaltet werden. Jede Ziffer wird in einem separaten 7-Segment-Anzeigeelement angezeigt. Es werden die Ziffern 0 bis 9 und ein Punkt sowie die Buchstaben A, b, C, d, E und F im hexadezimalen Anzeige-Modus angezeigt.

Die Komponente LCDNumber gilt seit Gambas 3.4 als veraltet. Es wird die Empfehlung ausgesprochen, statt der Komponente LCDNumber die Komponente LCDLabel → Kapitel 17.16 LCDLabel zu verwenden. Diese Auffassung teilt der Autor nicht, denn für die Verwendung der Komponente LCDNumber sprechen – mit Blick auf die Möglichkeiten der Komponente LCDLabel – mindestens folgende Gründe:

• Die Anzeige der Zahl (Typ Float) kann dezimal erfolgen oder für den Teilbereich der ganzen Zahlen auch binär oder hexadezimal!
• Mit der Auswertung der Eigenschaft LCDNumber.Overflow (read-only) sind Sie in der Lage, den Anzeigebereich dynamisch zu vergrößern, indem Sie die Anzahl der anzuzeigenden Stellen (Digits) erhöhen.
• Ein Rand kann hinzugefügt werden, der sich dann in vier unterschiedlichen Randformen formatieren lässt.
• In der Anzeige stören keine Segmente, wenn diese nicht sichtbar sind.

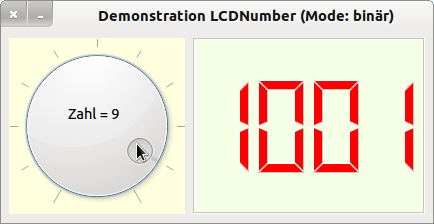

Abbildung 17.10.1: Binäre Anzeige von ganzen Zahlen mit LCDNumber

In der folgenden Tabelle werden ausgewählte Eigenschaften der Komponente LCDNumber beschrieben:

Tabelle 17.10.1.1: Ausgewählte Eigenschaften

Für den Anzeige-Modus werden 3 Konstanten zur Verfügung gestellt:

• 0 → LCDNumber.Hexadecimal,
• 1 → LCDNumber.Decimal,
• 3 → LCDNumber.Binary.

Im Projekt wird die Zahl (LCDNumber1.Value) aus dem Bereich [0,10] durch einen Drehknopf (Komponente Dial) erzeugt und in einer Komponente LCDNumber im dezimalen Anzeigemodus angezeigt. Gleiches gilt auch für die Projekt-Erweiterung, bei der das Anzeige-Element LCDNumber gegen ein LCDLabel ausgetauscht wurde:

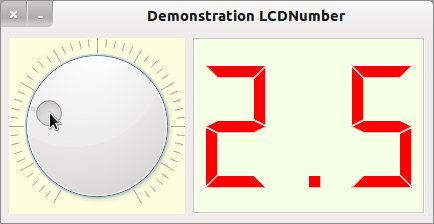

Abbildung 17.10.2.1: Dezimale Anzeige mit LCDNumber

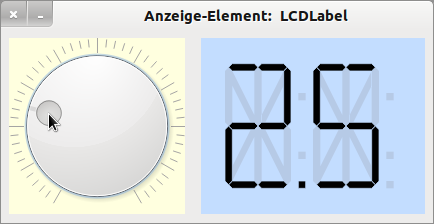

Abbildung 17.10.2.2: Dezimale Anzeige mit LCDLabel

' Gambas class file

Private $iRatio As Integer = 10

Public Sub Form_Open()

  FMain.Center

  Dial1.MinValue = 0
  Dial1.MaxValue = 100
  Dial1.PageStep = 10
  Dial1.Step = 1
  Dial1.Value = 25
  Dial1.Wrap = False
  LCDNumber1.Digits = 3
  LCDNumber1.SmallDecimalPoint = False
  LCDNumber1.Mode = LCDNumber1.Decimal
  Form2.Show

End ' Form_Open()

'~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Public Sub Dial1_Change()

  GetOverflow()
  LCDNumber1.Value = Dial1.Value / $iRatio
  If LCDNumber1.Value >= 9 Then
     LCDNumber1.Background = &HFFBFBF
  Else
     LCDNumber1.Background = &HF5FFE6
  Endif ' LCDNumber1.Value >= 9 ?
End ' Dial1_Change()

Private Sub GetOverflow()
  If LCDNumber1.Overflow = True Then
     Message.Error("Die Zahl ist zu groß, um exakt angezeigt zu werden.")
     Inc LCDNumber1.Digits
     Return
  Endif ' LCDNumber1.Overflow = True ?
End ' GetOverflow()

Die Prozedur GetOverflow() greift in Abhängigkeit von der voreingestellten Anzahl der Digits und vom verwendeten Modus. Im Event-Handler Dial1.Change() wird die Hintergrundfarbe des Anzeige-Elements LCDNumber von hellgrün auf hellrot geändert, wenn der anzuzeigende Wert den Grenzwert 9 erreicht oder überschreitet:

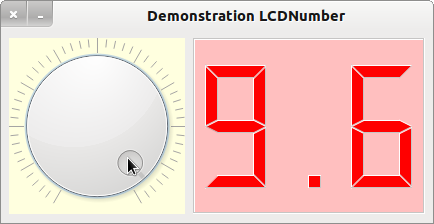

Abbildung 17.10.2.3: Anzeige im Grenzbereich mit LCDNumber
