29.3.4 Polynomial

Die Klasse Polynomial aus gb.gsl implementiert ein Polynom mit reellen oder komplexen Koeffizienten. Sie agiert wie ein Lese-/Schreib-Array und kann wie eine Funktion verwendet werden. Die Klasse Polynomial verfügt über zwei Eigenschaften und drei Methoden.

29.3.4.1 Polynom

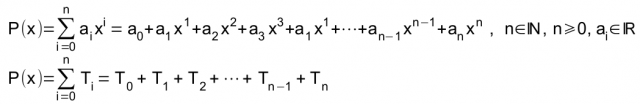

Ein Polynom oder besser eine Polynom-Funktion P(x) kann so definiert werden:

B1

  • Die reellen oder komplexen Zahlen ai nennt man Koeffizienten.
  • Die natürlichen Zahlen n, n-1, n-2, …,1 und 0 sind mögliche Exponenten.
  • Der größte Wert der Exponenten bestimmt den Grad des Polynoms.
  • Die Ti bezeichnet man als Term oder Monom mit Tk = akxk .
  • Polynom und Polynom-Funktion P(x) werden synonym verwendet.

29.3.4.2 Eigenschaften

Die Klasse Polynomial verfügt über zwei Eigenschaften:

EigenschaftDatentypBeschreibung
CountIntegerGibt die Anzahl der Koeffizienten zurück.
DegreeIntegerGibt den Grad des Polynoms als Wert (n ≥ 0 , n Î N) des größten Exponenten zurück.

Tabelle 29.3.4.2.1 : Eigenschaften der Klasse Polynomial

29.3.4.3 Methoden

Die Klasse Polynomial verfügt über diese drei Methoden:

MethodeRückgabetypBeschreibung
Eval ( x As Variant )VariantBerechnet den Wert eines Polynoms P(x) für das gegebene Argument x.
Solve ( [ Complex As Boolean ] )ArrayEs werden die reellen Wurzeln des Polynoms mit P(x)=0 berechnet und zurückgegeben.
ToString ( [ Local As Boolean ] )StringZurückgegeben wird das Polynom als String-Repräsentation.

Tabelle 29.3.4.3.1 : Methoden der Klasse Polynomial

Hinweise:

  • Der Rückgabetyp der Methode Eval (..) ist vom Typ Variant, weil der Wert einer Polynom-Funktion P(x) eine reelle oder eine komplexe Zahl sein kann.
  • Werden keine Wurzeln gefunden, dann wird ein leeres Array zurückgegeben.

Wenn P(x) = 0 die folgenden Strukturen aufweist, werden die Wurzeln exakt berechnet:

x³ + a*x² + b*x + c = 0  oder
a*x² + b*x + c = 0
  • In allen anderen Fällen werden Näherungsverfahren eingesetzt, die nicht notwendigerweise für den (intern) gesetzten Startwert konvergieren! In diesen (divergenten) Fällen wird ein Fehler ausgelöst. Das Auftreten mehrerer gleicher Wurzeln wird nicht als etwas Besonderes herausgestellt wie zum Beispiel bei der Gleichung (x-1)³ = 0, die genau drei gleiche reelle Wurzeln als Lösungen besitzt.
  • Alle Wurzel-Werte als Lösungen von P(x)=0 sind abschließend unbedingt zu prüfen (Probe).
  • Oft wird bei den Lösungen nur eine hinreichend genaue Lösung – zum Beispiel bei der Gleichung x³-x=0 mit x2= -7.0705015914994E-17 – ausgegeben, während die beiden anderen Lösungen mit x1=-1 und x3=+1 exakte Wurzel-Werte liefern.
  • Hat der Parameter Local den Wert True, dann werden die Zahlen in der lokalen Notation ausgegeben, während der Standard-Wert False den String so formatiert, dass er von der Funktion Eval(..) ausgewertet werden kann.

29.3.4.4 Erzeugen von Polynomen

Es gibt mehrere Möglichkeiten Polynome zu erzeugen:

  • Deklaration einer Variablen vom Daten-Typ Polynomial mit direkter Wertzuweisung.
  • Deklaration einer Variablen vom Daten-Typ Polynomial und spätere Zuweisung der Koeffizienten in einem Array (mit steigenden Potenzen und Komma als Separator), wobei fehlende Terme durch 0 repräsentiert werden müssen! Der Grad des Term ergibt sich aus seiner Stelle im Array.
  • Konvertierung einer Zeichenkette aus einer geeigneten (Eingabe-)Komponente in ein Polynom.

Beispiel für die Umsetzung der ersten beiden Möglichkeiten unter Einbeziehung der beiden Eigenschaften Count und Degree sowie der Methode ToString(..):

Dim pPolynom1 As Polynomial = [-8.88, 1, 0, 0, 0.44, -6.66] ' Möglichkeit 1
Dim pPolynom2 As Polynomial ' Möglichkeit 2.1
Dim aRoots As Complex[]
Dim iCount As Integer

Print "Polynom 1 = ";; pPolynom1
Print "Polynom 1 = ";; pPolynom1.ToString(True)
Print "Polynom 1 = ";; pPolynom1.ToString() ' False ist Standard-Parameter, Angabe optional
Print pPolynom1.Degree  ' Grad des Polynoms
Print pPolynom1.Count   ' Anzahl der Terme des Polynoms

pPolynom2 = [-9, -9, 1, 1] ' Möglichkeit 2.2
Print "Polynom 2 = ";; pPolynom2
Print "Polynom 2 = ";; pPolynom2.ToString(True)
Print "Polynom 2 = ";; pPolynom2.ToString()

Das sind die Ausgaben in der Konsole der Gambas-IDE:

[1] Polynom 1 =  -6,66x^5+0,44x^4+x-8,88
[2] Polynom 1 =  -6,66x^5+0,44x^4+x-8,88
[3] Polynom 1 =  -6.66*x^5+0.44*x^4+x-8.88
[4] 5
[5] 6
[6] Polynom 2 =  x^3+x^2-9x-9
[7] Polynom 2 =  x^3+x^2-9x-9
[8] Polynom 2 =  x^3+x^2-9*x-9

29.3.4.5 Berechnung des Funktionswertes einer Polynom-Funktion P(x)

Die Berechnung des Funktionswertes einer Polymom-Funktion P(x) wird für reelle und für komplexe Argumente gezeigt:

Dim pPolynom2, pPolynom3 As Polynomial

pPolynom2 = [-9, -9, 1, 1]
Print "Polynom 2 = ";; pPolynom2.ToString(True)
Print "P2(2,34) = "; Eval(pPolynom2.ToString(False), ["x": 2.34]) ' Reelles Argument
Print
pPolynom3 = [-9i, 2, 1 - 2i]
Print "Polynom 3 = ";; pPolynom3.ToString(False)
Print "P3(1+i) = "; Eval(pPolynom3.ToString(False), ["x": 1 + 1i]) ' Komplexes Argument

Hier die Ausgaben:

[1] Polynom 2 =  x^3+x^2-9x-9
[2] P2(2,34) = -11,771496
[3]
[4] Polynom 3 =  (1-2i)*x^2+2*x-9i
[5] P3(1+i) = 6-5i

29.3.4.6 Berechnung der Nullstellen einer Polynom-Funktion

Die Berechnung der Nullstellen einer Polynom-Funktion oder die Berechnung der Lösungen einer Polynom-Gleichung führt auf P(x)=0.

  • Der Erfolg der Methode Solve(..) ist an diese Voraussetzung gebunden: Alle Koeffizienten in der Polynom-Funktion P(x) sind reelle Zahlen, sonst wird ein Fehler ausgelöst!
  • Ist der Parameter Complex True, dann werden alle komplexen Wurzeln berechnet und in einem Array zurückgegeben. Ist der Parameter Complex False, dann werden nur die existierenden reellen Wurzeln berechnet und in einem Array zurückgegeben.

Die Berechnung der Lösungen von P(x)=0 wird für reelle und für komplexe Argumente gezeigt:

Dim pPolynom2, pPolynom4 As Polynomial
Dim aRoots As Complex[]
Dim iCount As Integer

pPolynom2 = [-9, -9, 1, 1]
Print "Polynom 2 = ";; pPolynom2.ToString(True)
aRoots = pPolynom2.Solve(False) ' Nur reelle Wurzeln
  For iCount = 0 To aRoots.Max
      Print "Wurzel_" & CInt(iCount + 1) & " = " & aRoots[iCount]
  Next ' iCount
Print
pPolynom4 = [4, 0, 1]
Print "Polynom 4 = ";; pPolynom4.ToString(True)
aRoots = pPolynom4.Solve(True) ' Nur komplexe Wurzeln
  For iCount = 0 To aRoots.Max
      Print "Wurzel_" & CInt(iCount + 1) & " = " & aRoots[iCount]
  Next ' iCount

In der Konsole lesen Sie dann:

Polynom 2 =  x^3+x^2-9x-9
Wurzel_1 = -3
Wurzel_2 = -1
Wurzel_3 = 3

Polynom 4 =  x^2+4
Wurzel_1 = -2i
Wurzel_2 = 2i

Setzen Sie für aRoots = pPolynom4.Solve(True) dagegen aRoots = pPolynom4.Solve(False), dann erhalten Sie als Lösungsmenge die leere Menge – respektive in Gambas ein leeres Array – weil für die Potenz-Funktion P(x)=x⁴+4=0 keine reellen Lösungen existieren.

29.3.4.7 Beispiel

Das folgende Beispiel setzt die dritte Variante zur Erzeugung eines Polynoms über die Konvertierung einer Zeichenkette aus einer geeigneten (Eingabe-)Komponente – hier EingabeBox – in ein Polynom um. Kernstück der 3. Variante sind die folgenden zwei Funktionen, in denen einerseits geprüft wird, ob eine Zeichenkette als Polynom interpretiert werden kann und andererseits die Koeffizienten einer Polynom-Funktion P(x) bestimmt werden – sofern sich die eingegebene Zeichenkette als Polynom interpretieren lässt – wobei nur reelle Koeffizienten zugelassen sind:

Private Function ValPolynomial(sInput As String) As Polynomial ' Tobias Boege
Private Function IsPolynomial(sInput As String) As Boolean

Hier der vollständige, hinreichend kommentierte Quelltext:

' Gambas class file

Private $pP1 As Polynomial
Private $pP2 As Polynomial
Private $pResult As Polynomial

Public Sub Form_Open()

  FMain.Center
  FMain.Resizable = False
' txbInputPolynom1.Clear ' Freischalten...
' txbInputPolynom2.Clear ' Freischalten...
  txbInputPolynom1.SetFocus
' http://de.wikipedia.org/wiki/Unicodeblock_Mathematische_Operatoren
  btnAddieren.Text = " Polynome addieren  " & String.Chr(8853)
  btnSubtrahieren.Text = " Polynome subtrahieren  " & String.Chr(8854)

End ' Form_Open()

Public Sub btnConvert_Click()

  If txbInputPolynom1.Text Then
     txbOutputPolynom.Clear
     Try txbOutputPolynom.Text = ValPolynomial(txbInputPolynom1.Text).ToString()
     If Error Then
        Message.Error("Der String für P1(x) kann\nnicht\nals Polynom interpretiert werden!")
        txbInputPolynom1.SetFocus
     Endif ' ERROR ?
  Endif ' Text ?

End ' btnConvert_Click()

Public Sub txbInputPolynom1_Activate()
  btnConvert_Click()
End ' txbInputPolynom1_Activate()

Public Sub txbInputPolynom1_KeyPress()
  CheckInput("+-,.^0123456789x")
End ' txbInputPolynom1_KeyPress()

Public Sub txbInputPolynom2_KeyPress()
  CheckInput("+-,.^0123456789x")
End ' txbInputPolynom2_KeyPress()

Public Sub btnIsPolynomial_Click()

  If txbInputPolynom1.Text Then
  If IsPolynomial(txbInputPolynom1.Text) = True Then
     Message.Info("Der Eingabe-String für P1(x) kann als\nPolynom\ninterpretiert werden!")
  Else
     Message.Error("Der String für P1(x) kann\nnicht\nals Polynom interpretiert werden!")
        txbInputPolynom1.SetFocus
     Endif ' IsPolynomial(txbInputPolynom1.Text) ?
  Endif ' txbInputPolynom1.Text ?

End ' btnIsPolynomial_Click()

Public Sub btnAddieren_Click()
  If txbInputPolynom1.Text And txbInputPolynom2.Text Then
  If (IsPolynomial(txbInputPolynom1.Text) = True) And (IsPolynomial(txbInputPolynom2.Text) = True) Then
        $pP1 = ValPolynomial(txbInputPolynom1.Text)
        $pP2 = ValPolynomial(txbInputPolynom2.Text)
        $pResult = $pP1 + $pP2
        txbOutputPolynom.Text = $pResult.ToString()
     Else
        Message.Error("Mindestens ein Eingabe-String kann\nnicht\nals Polynom interpretiert werden!")
     Endif ' IsPolynomial(..) ?
  Endif ' Text ?
End ' btnAddieren_Click()

Public Sub btnSubtrahieren_Click()
  If txbInputPolynom1.Text And txbInputPolynom2.Text Then
     If (IsPolynomial(txbInputPolynom1.Text) = True) And (IsPolynomial(txbInputPolynom2.Text) = True) Then
        $pP1 = ValPolynomial(txbInputPolynom1.Text)
        $pP2 = ValPolynomial(txbInputPolynom2.Text)
        $pResult = $pP1 - $pP2
        txbOutputPolynom.Text = $pResult.ToString()
     Else
        Message.Error("Mindestens ein Eingabe-String kann\nnicht\nals Polynom interpretiert werden!")
     Endif ' IsPolynomial(..) ?
  Endif ' Text ?
End ' btnSubtrahieren_Click()

Public Sub btnVergleichen_Click()
  If txbInputPolynom1.Text And txbInputPolynom2.Text Then
     If (IsPolynomial(txbInputPolynom1.Text) = True) And (IsPolynomial(txbInputPolynom2.Text) = True) Then
        If ValPolynomial(txbInputPolynom1.Text) = ValPolynomial(txbInputPolynom2.Text) Then
           txbOutputPolynom.Text = "P1(x) und P2(x) sind gleich!"
        Else
           txbOutputPolynom.Text = "P1(x) und P2(x) sind NICHT gleich!"
        Endif
     Else
        Message.Error("Mindestens ein Eingabe-String kann\nnicht\nals Polynom interpretiert werden!")
     Endif ' IsPolynomial(..) ?
  Endif ' Text ?
End ' btnVergleichen_Click()

'*********************************************************************************************************

Public Sub txbInputPolynom1_Change()
  txbOutputPolynom.Clear
End ' txbInputPolynom1_Change()

Public Sub txbInputPolynom2_Change()
  txbOutputPolynom.Clear
End ' txbInputPolynom2_Change()

Public Sub CheckInput(sAllowed As String) ' Idee Charles Guerin

  Select Case Key.Code
    Case Key.Left, Key.Right, Key.BackSpace, Key.Delete, Key.End, Key.Home, Key.Enter, Key.Return
      Return
    Default
      If Key.Text And If InStr(sAllowed, Key.Text) Then
         Return
      Endif
  End Select
  Stop Event

End ' CheckInput(sAllowed As String)

Private Function ValPolynomial(sInput As String) As Polynomial
  Dim hRegexp As New RegExp
  Dim hPolynom As New Polynomial(1)
  Dim fKoeffizient As Float
  Dim iExponent As Integer
  Dim sMiddle As String

' Dezimalseparator der aktuellen Locale durch den Punkt ersetzen
  sInput = Replace$(sInput, Left$(Format$(0, ".0")), ".")
' Eingabe normieren: Der erste Term (Monom) im Polynom benötigt ein Vorzeichen
  If Left$(sInput) Not Like "[+-]" Then sInput = "+" & sInput
  hRegexp.Compile("([+-][0-9]+(\\.[0-9]+)?)(x)?(\\^([0-9]+))?|[+-]x(\\^([0-9]+))?")
  hRegexp.Exec(sInput)

  While hRegexp.Offset <> -1
' Wenn kein Koeffizient im Term eingegeben ist, dann Koeffizient = 1,
' Wenn kein Exponent im Term eingegeben ist, dann Exponent = 1,
' Wenn das Argument x nicht im Term enthalten ist, dann Exponent = 0.
    If hRegexp[0].Text Like "[+-]x*" Then
      fKoeffizient = IIf(hRegexp.Text Begins "+", 1.0, -1.0)
      If hRegexp.Count = 7 Then
        iExponent = CInt(Right$(hRegexp[6].Text, -1))
      Else
        iExponent = 1
      Endif
    Else
      fKoeffizient = CFloat(hRegexp[1].Text)
      If hRegexp.Count = 5 Then
        iExponent = CInt(Right$(hRegexp[4].Text, -1))
      Else If hRegexp.Count = 3 Then
        iExponent = 1
      Else
        iExponent = 0
      Endif
    Endif
    hPolynom[iExponent] += fKoeffizient
    sMiddle =  Mid$(sInput, hRegexp.Offset
    sInput = Mid$(sInput, 1, hRegexp.Offset) & sMiddle + Len(hRegexp[0].Text) + 1)
    If Not sInput Then Return hPolynom
    hRegexp.Exec(sInput)
  Wend

  Finally
    Return Null
End ' ValPolynomial(..)

Private Function IsPolynomial(sInput As String) As Boolean
  Dim sPattern, sTerm As String
  Dim aResult, aTmp As New String[]
  Dim iI, iJ As Integer
  Dim sExpression As String

  sInput = Trim(sInput)
  sInput = Replace$(sInput, Left$(Format$(0, ".0")), ".")
' Alle durch + verknüpften Terme separieren
  aResult = Split(sInput, "+", "", True)
' While- statt For-Schleife, weil aResult in der Schleife modifiziert wird
  iI = 0
  While iI < aResult.Count
' Zuerst das Vorzeichen am Term replizieren (-> wiederherstellen)
    sExpression = IIf(aResult[iI] Not Begins "-", "+", "") & aResult[iI]
  ' Danach  wird das Polynom P(x) durch ein Array einfacher Terme ersetzt
    aResult.Remove(iI)
  ' Dann alle durch - verknüpften Terme separieren
    aTmp = Split(sExpression, "-", "", True)
    For iJ = 0 To aTmp.Max
      aTmp[iJ] = IIf(aTmp[iJ] Not Begins "+", "-", "") & aTmp[iJ]
    Next
  ' Abschließend tritt an die Stelle von sExpression das Array einfacher Terme
    aResult.Insert(aTmp, iI)
    iI += aTmp.Count
  Wend

  sPattern = "^[+-]?([0-9]+(\\.[0-9]+)?)?(x([\\^][0-9]+)?)?$"

  For Each sTerm In aResult
    If sTerm Not Match sPattern Then
       Return False
    Endif ' Match Pattern
  Next ' sTerm

  Return True

End ' Function IsPolynomial(sInput As String) As Boolean

Im Beispiel werden zusätzlich die Addition, Subtraktion und der Vergleich von zwei Polynomen demonstriert :

B

Abbildung 29.3.4.7.1: Generieren von Polynomen

Die Funktion

Private Function ValPolynomial(sInput As String) As Polynomial ' Tobias Boege

enthält intern auch eine Prüfung (→ While hRegexp.Offset <> -1), ob die als Argument übergebene Zeichenkette als Polynom interpretiert werden kann. Das ist hier entbehrlich, weil im vorgestellten Programm nur valide Zeichenketten an diese Funktion weitergegeben werden.

Sie können die o.a. Funktion

Private Function IsPolynomial(sInput As String) As Boolean

auch durch die folgende Funktion ersetzen:

' IsPolynomial() benutzt das gleiche Verfahren wie ValPolynomial() oben.
' Es ist also nicht wesentlich schneller als der Vergleich ValPolynomial = Null.
Private Function IsPolynomial(sInput As String) As Boolean
  sInput = Replace$(sInput, Left$(Format$(0, ".0")), ".")
  If Left$(sInput) Not Like "[+-]" Then sInput = "+" & sInput

  $hRegexp.Exec(sInput)
  While $hRegexp.Offset <> -1
    sInput = Mid$(sInput, 1, $hRegexp.Offset) & Mid$(sInput, $hRegexp.Offset + Len($hRegexp[0].Text) + 1)
    If Not sInput Then Return True
    $hRegexp.Exec(sInput)
  Wend

  Finally
    Return False
End ' Function IsPolynomial(..) As Boolean

Download

Wir verwenden Cookies, um unser Internetangebot optimal zu gestalten. Durch weitere Nutzung dieser Webseite stimmen Sie der Verwendung von Cookies zu. Informationen zu Cookies erhalten Sie in unserer Datenschutzerklärung
k29/k29.3/k29.3.4/start.txt · Zuletzt geändert: 20.06.2016 (Externe Bearbeitung)

Seiten-Werkzeuge
