27.8 Exkurs: XSD-Schema

Daten kann man auf 1000 und eine Art verpacken und weitergeben. Aber nur XML und XSD-Schema bilden das Duo, mit dem man gültige Daten weitergeben kann und ebenso die bearbeiteten Daten als gültige Daten zurück bekommt. In einem Schema - geschrieben in XML - wird die Struktur der Daten im korrespondierenden XML-Dokument beschrieben und Aussagen zu den Daten-Typen inklusive Werte-Bereich notiert. Das bieten m.W. andere Daten-Formate so nicht – zumal man über das DOM die Daten gut bearbeiten (lassen) kann → auslesen aller Daten, auslesen einer bestimmten Untermenge von Daten über Filter, Daten in Elementen und in Attributen ändern, löschen und einfügen. Genau in diese Richtung gehend ist auch Linus Thorvalds zu verstehen, wenn er in einem Artikel sinngemäß anmerkt: XML nur nutzen, weil es schick ist, ist Unfug. XML genau dann einsetzen, wenn man Daten weiterreicht und bearbeiten lässt und das Ergebnis wieder weitergereicht wird usw.! Dazu muss man aber in einer XML-Datei eine Referenz auf ein passendes XSD-Schema einfügen, um stets gültige Daten zu verarbeiten.

Zur Überprüfung der korrekten Kodierung von XML-Dateien gibt es zwei Methoden, die sich grundsätzlich voneinander unterscheiden. Die eine Prüfung zielt darauf ab, ob eine XML-Datei wohlgeformt ist, während bei der anderen eine XML-Datei gegen ein XSD-Schema geprüft wird.

  • Wohlgeformtheit – Die Syntax des XML-Codes muss korrekt sein.
  • Gültigkeit – Wurde der XML-Datei ein XSD-Schema in einer Datei *.xsd zugeordnet, müssen die Elemente der im Schema definierten Struktur folgen und der Inhalt muss den im Schema festgelegten Daten-Typen der einzelnen Elemente und Attribute entsprechen. Es gilt: Jede gültige XML-Datei ist auch wohlgeformt.

27.8.1 XSD-Schema

Ein XSD-Schema:

  • beschreibt, welche Elemente und Attribute in einem Dokument enthalten sind,
  • beschreibt die Daten-Typen für Elemente und Attribute, die einfach oder komplex sein können,
  • gibt die Anzahl und die Reihenfolge der Kind-Elemente vor (optional),
  • legt Restriktionen für den Text von Elementen und die Werte von Attributen fest (optional) und
  • legt die Standard- und Festwerte für Elemente und Attribute fest (optional).

Um eine XML-Datei anhand eines Schemas zu prüfen, müssen Sie zwischen der XML-Datei und dem externen Schema eine Verknüpfung erzeugen. Diese Verknüpfung wird im Root-Element der XML-Datei definiert. Über den Verweis wird der Inhalt des XSD-Schemas in das XML-Dokument eingefügt:

<data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:noNamespaceSchemaLocation="test.xsd">

27.8.2 XSD-Schema erzeugen

Ein XSD-Schema wird stets auf der Basis einer vorhandenen XML-Datei erzeugt. Eine einfache, aber komfortable Möglichkeit bieten XSD-Schema-Generatoren im Internet an, da Sie dann auch das XSD-Design vorgeben können:

https://www.freeformatter.com/xsd-generator.html
https://devutilsonline.com/xsd-xml/generate-xsd-from-xml

27.8.3 Eine XML-Datei gegen ein XSD-Schema prüfen

Um eine XML-Datei gegen ein XSD-Schema zu prüfen, können Sie geeignete XML-Editoren einsetzen oder XML-Validatoren (https://www.freeformatter.com/xml-validator-xsd.html) verwenden. Gute Erfahrungen hat der Autor mit dem XML-Editor 'XMLCopyEditor' und dem Konsolen-Programm 'xmllint' gemacht. So installieren Sie den genannten XML-Editor über eine Konsole:

$ sudo apt-get install xmlcopyeditor

Das Konsolen-Programm xmllint steckt in libxml2-utils und ist schnell installiert:

$ sudo apt-get install libxml2-utils

Für die Prüfung der Gültigkeit (Validität) einer XML-Datei benötigen Sie ein passendes XSD-Schema. Die beiden Dateien test.xml und test.xsd – deren Inhalt Sie im letzten Abschnitt nachlesen können – werden für alle weiteren Prüfungen verwendet.

Prüfung im XMLCopyEditor

OK

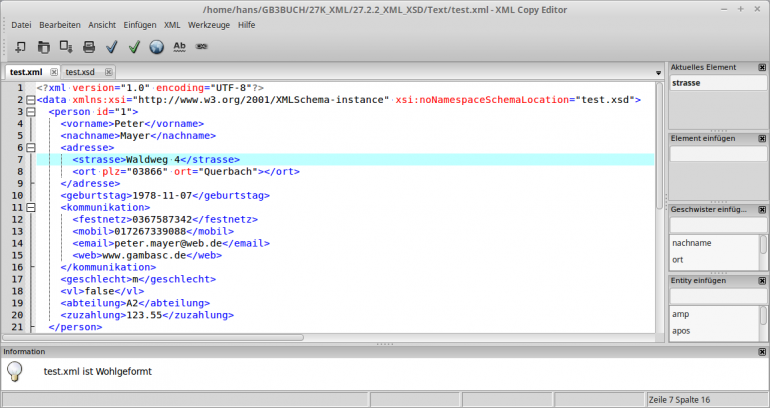

Abbildung 27.8.3.1: Erfolgreiche Prüfung der Syntax der XML-Datei

Die XML-Datei test.xml ist gültig:

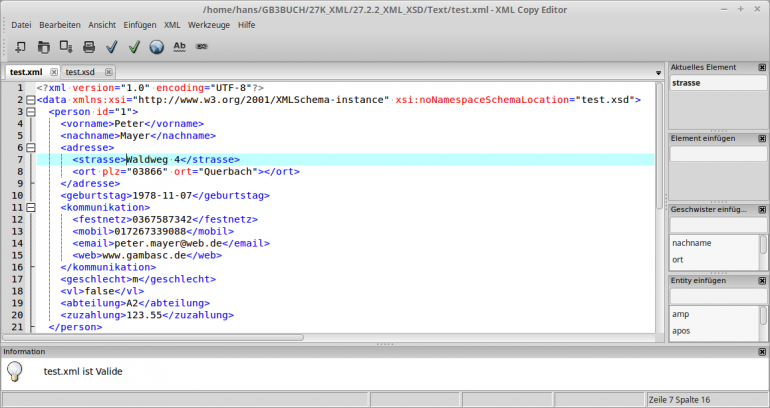

Abbildung 27.8.3.2: Erfolgreiche Prüfung der XML-Datei gegen das XSD-Schema test.xsd

Prüfung mit dem Programm xmllint

Wenn eine gültige XML-Datei vorliegt, dann wird das kurz und knapp mitgeteilt:

$ xmllint --noout --schema test.xsd test.xml
test.xml validates

Fällt die Prüfung dagegen negativ aus, dann ist wesentlich mehr zu lesen, weil auch Hinweise zum Fehler in der XML-Datei gegeben werden:

$ xmllint --noout --schema test.xsd test.xml
test.xml:17: element geschlecht: Schemas validity error : Element 'geschlecht': [facet 'pattern'] The value 'W' is not accepted by the pattern 'm|w'.
test.xml:17: element geschlecht: Schemas validity error : Element 'geschlecht': 'W' is not a valid value of the local atomic type.
test.xml fails to validate

27.8.4 Gambas-Projekt

In einem Gambas-Projekt wird eine XML-Datei gegen ein XSD-Schema geprüft. Für die Prüfung wird intern das Programm xmllint in einer Shell-Instruktion eingesetzt:

Public Sub btnValidateXML_Click()

  Dim sResult, sCommand As String

  sCommand = "xmllint --noout --schema " & File.SetExt($sXMLFilePath, "xsd")
  sCommand &= " " & $sXMLFilePath & " 2>&1"
  If Exist($sXMLFilePath) Then
     Shell sCommand To sResult
  Endif
  If sResult Like "*validates*" Then
     Message.Title = "Prüfergebnis XML <<~>> XSD"
     Message.Info("Die XML-Datei '" & File.Name($sXMLFilePath) & "' ist gültig!")
  Else
     txaOriginal.Background = &HFF9F9F
     txaOriginal.Text = "\n" "FEHLER:" & "\n\n" & sResult
     btnValidateXML.Enabled = False
     txaOriginal.Pos = 0
  Endif
End

Das sind die möglichen Prüfungsergebnisse:

OK

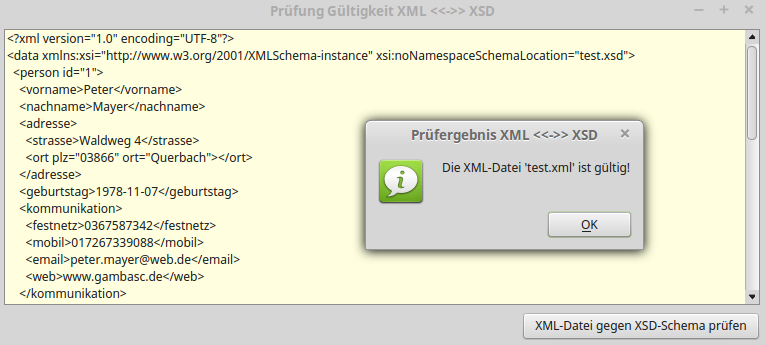

Abbildung 27.8.3.3: Positives Prüfungsergebnis

 FEHLER

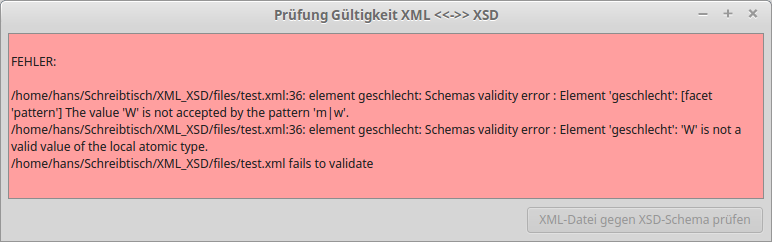

Abbildung 27.8.3.4: Negatives Prüfungsergebnis

27.8.5 Inhalt der Dateien test.xml und test.xsd

Datei test.xml:

<?xml version="1.0" encoding="UTF-8"?>
<data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:noNamespaceSchemaLocation="test.xsd">
  <person id="1">
    <vorname>Peter</vorname>
    <nachname>Mayer</nachname>
    <adresse>
      <strasse>Waldweg 4</strasse>
      <ort plz="03866" ort="Querbach"></ort>
    </adresse>
    <geburtstag>1978-11-07</geburtstag>
    <kommunikation>
      <festnetz>0367587342</festnetz>
      <mobil>017267339088</mobil>
      <email>peter.mayer@web.de</email>
      <web>www.gambasc.de</web>
    </kommunikation>
    <geschlecht>m</geschlecht>
    <vl>false</vl>
    <abteilung>A2</abteilung>
    <zuzahlung>123.55</zuzahlung>
  </person>
  <person id="2">
    <adresse>
    <vorname>Julie</vorname>
    <nachname>O'Bryan</nachname>
      <strasse>Querstrasse 22a</strasse>
      <ort plz="07381" ort="Pößneck"></ort>
    </adresse>
    <geburtstag>1982-09-17</geburtstag>
    <kommunikation>
      <festnetz>0438776542</festnetz>
      <mobil>01599099088</mobil>
      <email>js_obryan@aol.com</email>
      <web></web>
    </kommunikation>
    <geschlecht>w</geschlecht>
    <vl>true</vl>
    <abteilung>B1</abteilung>
    <zuzahlung>92</zuzahlung>
  </person>
</data>

Datei test.xsd:

<xs:schema attributeFormDefault="unqualified" elementFormDefault="qualified" xmlns:xs="http://www.w3.org/2001/XMLSchema">

<!-- 0. Ebene: Deklaration Root 'data' -->
<xs:element name="data">
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="person" minOccurs="0" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

<!-- 1. Ebene: Deklaration der Datensätze vom Typ 'person' -->
<xs:element name="person">
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="vorname" minOccurs="0"/>
      <xs:element ref="nachname" minOccurs="0"/>
      <xs:element ref="adresse"/>
      <xs:element ref="geburtstag"/>
      <xs:element ref="kommunikation"/>
      <xs:element ref="geschlecht"/>
      <xs:element ref="vl"/>
      <xs:element ref="abteilung"/>
      <xs:element ref="zuzahlung"/>
    </xs:sequence>
    <xs:attribute type="xs:positiveInteger" name="id" use="optional"/>
  </xs:complexType>
</xs:element>

<!-- 2. Ebene: Deklaration aller komplexen Elemente -->
<xs:element name="adresse">
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="vorname" minOccurs="0"/>
      <xs:element ref="nachname" minOccurs="0"/>
      <xs:element ref="strasse"/>
      <xs:element ref="ort"/>
      </xs:sequence>
   </xs:complexType>
</xs:element>

  <xs:element name="kommunikation">
    <xs:complexType>
      <xs:sequence>
        <xs:element ref="festnetz"/>
        <xs:element ref="mobil"/>
        <xs:element ref="email"/>
        <xs:element ref="web"/>
      </xs:sequence>
    </xs:complexType>
  </xs:element>

<!-- 3. Ebene: Deklaration der einfachen Elemente  -->
<xs:element name="ort">
  <xs:complexType>
    <xs:simpleContent>
      <xs:extension base="xs:string">
        <xs:attribute type="postleitzahl" name="plz" use="optional"/>
        <xs:attribute type="xs:string" name="ort" use="optional"/>
      </xs:extension>
    </xs:simpleContent>
  </xs:complexType>
</xs:element>

<xs:element name="vorname" type="xs:string"/>
<xs:element name="nachname" type="xs:string"/>
<xs:element name="strasse" type="xs:string"/>
<xs:element name="festnetz" type="de_national_telefon"/>
<xs:element name="mobil" type="de_national_telefon"/>
<xs:element name="web" type="xs:anyURI"/>
<xs:element name="geburtstag" type="xs:date"/>
<xs:element name="vl" type="xs:string"/>
<xs:element name="zuzahlung" type="geldwert"/>

<!-- Elemente mit Restriktionen -->
<xs:element name="abteilung">
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:pattern value="A1|A2|B1|B2|C1"/>
    </xs:restriction>
  </xs:simpleType>
</xs:element>

<xs:element name="geschlecht">
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:pattern value="m|w"/>
    </xs:restriction>
  </xs:simpleType>
</xs:element>

<xs:element name="email">
  <xs:simpleType>
    <xs:restriction base="xs:string">
    <!-- https://stackoverflow.com/questions/2147780/how-to-validate-an-email-id-in-xml-schema -->
      <xs:pattern value="[a-zA-Z0-9._%+-]+@[a-zA-Z0-9.-]+\.[a-zA-Z]{2,4}"/>
    </xs:restriction>
  </xs:simpleType>
</xs:element>

<!-- Eigene Datentypen -->
<xs:simpleType name="geldwert">
  <xs:restriction base="xs:decimal">
  <xs:totalDigits value="5"/>
  <xs:fractionDigits value="2"/>
  </xs:restriction>
</xs:simpleType>

<xs:simpleType name="de_national_telefon">
    <xs:restriction base="xs:integer">
      <xs:pattern value="[0-9]*"/>
    </xs:restriction>
</xs:simpleType>

<xs:simpleType name="postleitzahl">
    <xs:restriction base="xs:integer">
    <!-- <xs:pattern value="[0-9]{5}"/>  Trivialer Ansatz – erkennt PLZ 62345 nicht als fehlerhaft -->
    <!-- Zu den Ziffernkombinationen 00, 05, 43, 62 am Anfang ist keine Post-Leitregion definiert! -->
    <xs:pattern value="0[1-46-9][0-9]{3}|[1-357-9][0-9]{4}|4[0-24-9][0-9]|{3}|6[013-9][0-9]{3}"/>
    </xs:restriction>
</xs:simpleType>

</xs:schema>

Gut nachvollziehbar wird das Zusammenspiel zwischen XML-Datei und XSD-Datei, wenn man in der Erprobung des vorgestellten Gambas-Projektes einige Daten fehlerhaft eingibt und dann prüft:

PLZ             3960 		' Es fehlt eine Ziffer
PLZ             43966		' Diese PLZ existiert nicht, da die Post-Leitregion 43 nicht existiert
EMail           js_o'bryan@... 	' Unzulässiges Zeichen '
Abteilung       A4 		' Die Aufzählung enthält keine Abteilung A4
Datum           2015-31-12 	' Datumsformat nach ISO 8601:2004 (Erweiterte Syntax: YYYY-MM-DD) falsch
Telefonnummer   +49 03937868686	' Das Pluszeichen ist keine Ziffer - wie auch das Leerzeichen
