20.3.2 Timer-Projekte 2

20.3.2.1 Beispiel 5 – CountDown 1

B0

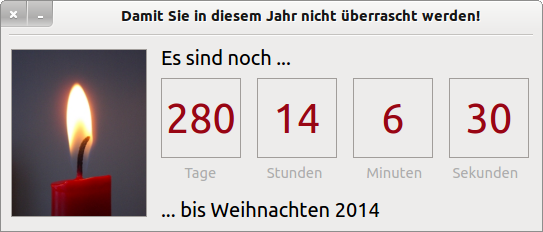

Abbildung 20.3.2.1.1: Geschenke schon beisammen?

Quelltext:

Public Sub Form_Open()
  FMain.Center
  FMain.Resizable = False
  CountDown.Delay = 1000 ' Auslese-Takt für die aktuelle Zeit (kleiner oder gleich 1000ms)!
  CountDown.Start
  CountDown.Trigger
  MovieBox1.Playing = True
  lblText2.Text &= " " & Format$(Now(), "yyyy")
End ' Form_Open()

Public Sub CountDown_Timer()
  Dim dCountDown As Date
  Dim dMonth, dWeek, dDay, dHour, dMinute, dSecond As Integer
  Dim iRestZeitInSekunden, iZeitInSekunden, iTage, iStunden, iMinuten, iSekunden As Integer

  dCountDown = Date(Year(Now()), 12, 24, 0, 0, 0, 0) ' Weihnachten; 24.12.

  If DateDiff(Now, dCountDown, gb.Second) > 0 Then
     iZeitInSekunden = DateDiff(Now, dCountDown, gb.Second)
     iTage = Int(iZeitInSekunden / (24 * 60 * 60))
     lblTage.Text = Str(iTage)
     iRestZeitInSekunden = iZeitInSekunden - iTage * 24 * 60 * 60
     iStunden = Int(iRestZeitInSekunden / (60 * 60))
     lblStunden.Text = Str(iStunden)
     iRestZeitInSekunden = iRestZeitInSekunden - (iStunden * 60 * 60)
     iMinuten = Int(iRestZeitInSekunden / 60)
     lblMinuten.Text = Str(iMinuten)
     iRestZeitInSekunden = iRestZeitInSekunden - (iMinuten * 60)
     iSekunden = iRestZeitInSekunden
     lblSekunden.Text = Str(iSekunden)
  Endif ' DateDiff(Now, dCountDown, gb.Second) > 0 ?

End ' CountDown_Timer()

20.3.2.2 Beispiel 6 – CountDown 2

GCD

Abbildung 20.3.2.2.1: CountDown im Bereich von 1 bis 99

Die Besonderheit bei diesem Projekt besteht darin, dass eine selbst entwickelte TimeOut-Komponente mit integriertem Timer verwendet wird. Sie können den CountDown-Zähler im Intervall von 1 bis 99 vorgeben. Im Bereich von 1-9 werden die Ziffern in einer automatisch angepassten Größe dargestellt. Die Taktfrequenz sowie diverse Farbeinstellungen für Flächen, Kreise, Linien oder den Text (Ziffern) können Sie zum Beispiel im Eigenschaften-Fenster der TimeOut-Komponente einstellen.

Quelltext:

Public iCount As Integer

Public Sub Form_Open()
  FCountDown.Center
  FCountDown.Resizable = False
  Timer1.Delay = 100
  Timer1.Start
  Timer1.Trigger
' Eigenschaften der Komponente TimeOut festlegen:
' Entweder über das Eigenschaften-Fenster oder im Quelltext

' Ein TimeOut-Steuerelement ist bereits auf das Formular gezogen worden
  TimeOut1.Delay = 1000
  TimeOut1.Count = 9

End ' Form_Open()

Public Sub Timer1_Timer()

  If TimeOut1.Finished Then
     Timer1.Stop
       Wait 1
     TimeOut1.Delete
       Wait 1
     FCountDown.Close
    ' Hauptprogramm starten ...
  Endif ' TimeOut1.Finished = TRUE ?

End ' Timer1_Timer()

Der Timer Timer1 wird im Testprogramm nur benötigt, um in einem 100ms-Intervall zu prüfen, ob der Countdown-Zähler auf Null steht.

20.3.2.3 Beispiel 7 – CountDown 3

B1B2

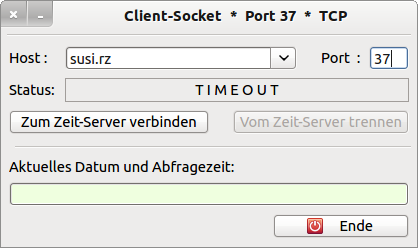

Abbildung 20.3.2.3.1: Zeitserver

Wenn ein Zeitserver nicht innerhalb einer vorgegebenen Zeit erreichbar ist und einen Zeitstempel zurückgibt, dann wird die Verbindungsaufnahme abgebrochen und und der Zustand mit TIMEOUT dokumentiert.

Quelltext:

Innerhalb der Prozedur 'Verbindungsaufbau zum Zeitserver' wird die TimeOut-Zeit festgelegt und der TimeOut-Timer gestartet, der hier nach 5 Sekunden gestoppt wird:

...
 If TCPIP_Socket.Status > Net.Inactive Then
     btnDisconnect.Enabled = True
     lblStatus.Text = "Verbindung zum Zeit-Server wird aufgebaut ..."
     TimeOut.Delay = 5000 ' TimeOut = 5 Sekunden
     TimeOut.Start
 Endif ' TCPIP_Socket.Status > Net.Inactive ?

Public Sub TimeOut_Timer()
  TimeOut.Stop
  If TCPIP_Socket.Status <> Net.Connected Or lTimeResult = 0 Then
     If TCPIP_Socket.Status > 0 Then Close #TCPIP_Socket
     Set_Interface(False)
     lblStatus.Text = "T I M E O U T"
  Endif ' TCPIP_Socket.Status <> Net.Connected ?
End ' TimeOut_Timer()

20.3.2.4 Beispiel 8 – Alarm-Simulation

B1B2

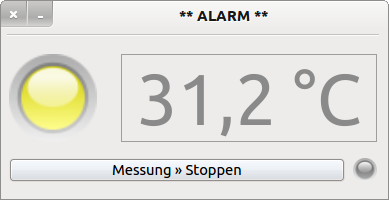

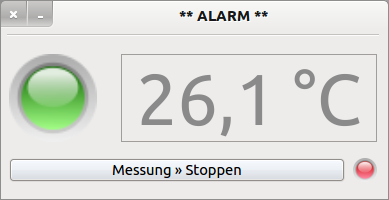

Abbildung 20.3.2.4.1: Simulation

In diesem Projekt werden fünf Timer sowie die Funktion Timer() eingesetzt, um ein Experiment zu simulieren. Die große LED zeigt den Temperatur-Zustand qualitativ an (grün, gelb, orange und rot). Die genaue Temperatur wird zeitgesteuert ausgelesen und angezeigt.

Überschreitet die Temperatur einen bestimmten Wert, dann wird die Heizung ausgeschaltet und die kleine LED blinkt rot, um den Alarmzustand zu dokumentieren – selbst dann, wenn die Temperatur auf den Normalwert zurückgegangen ist und die Heizung im Intervall-Betrieb (Heizung im oszillierenden Modus) arbeitet. In diesem Modus ändert sich die Temperatur mit (25 ± 0,2)°C nur geringfügig. Auch dieses Verhalten wird mit einem Timer und einem Zufallsgenerator simuliert.

In der Prozedur pibAlarmFlash_Enter() wird die Timer-Funktion Timer() verwendet, um aus der Startzeit der Messung – ermittelt mit fStartZeit = Timer() – die Zeit-Differenz zu berechnen, wie lange der Alarm bereits besteht. Die Zeit wird in einem Balloon angezeigt, wenn man mit der Maus über der blinkenden Alarm-LED steht:

B3

Abbildung 20.3.2.4.2: Anzeige Alarmzeit

Quelltext-Auszug mit ausgewählten Prozeduren:

Public fTemperatur As Float = 20.0
Public fStartZeit As Float

Public Sub Form_Open()
  FMain.Center
  FMain.Resizable = False
  TimerAlarm.Delay = 100
  TimerUp.Delay = 100
  TimerDown.Delay = 100
  TimerFlash.Delay = 500
  TimerZufall.Delay = 1000
  SetLEDColor("green")
  lblTemperatur.Text = Format(fTemperatur, "##.0 °C")
  btnStart.Text = "Messung " & String.Chr(187) & " Starten"
  Randomize
End ' Form_Open()

Public Sub TimerZufall_Timer()
  Dim fZufallsTemperatur As Float

  fZufallsTemperatur = Rnd(24.8, 25.2)
  lblTemperatur.Text = Format(fZufallsTemperatur, "##.0 °C")
End ' TimerZufall_Timer()

Public Sub TimerAlarm_Timer()
  If fTemperatur < 30 Then
     SetLEDColor("green")
  Else If (fTemperatur >= 30 And fTemperatur < 32) Then
       SetLEDColor("yellow")
  Else If (fTemperatur >= 33 And fTemperatur < 34) Then
       SetLEDColor("orange")
  Else If fTemperatur >= 34 Then
       SetLEDColor("red")

   ' Die Heizung wird ausgeschaltet ...
     TimerUp.Stop
     TimerDown.Start
     TimerFlash.Start
     TimerFlash.Trigger
     fStartZeit = Timer()
  Endif ' Temperatur im Bereich ?
End ' TimerAlarm_Timer()

Public Sub pibAlarmFlash_Enter()
  Dim fAlarmZeit As Float
  Dim sMessage As String

  If TimerFlash.Enabled = True Then
     fAlarmZeit = Round(Timer() - fStartZeit, 0)
     sMessage = "Alarm seit " & Str(fAlarmZeit) & " Sekunden! "
     Balloon.Info(sMessage, Last)
  Endif ' fStartzeit > 0

End ' pibAlarmFlash_Enter()

20.3.2.5 Beispiel 9 – Zeitgesteuerte Messwerterfassung

Anzeige

Abbildung 20.3.2.5.1: Temperatur-Anzeige

Nach einem Analog-Digital-Wandler wird der digitale Temperaturwert über ein serielles USB-RS232-Interface zeitgesteuert eingelesen und angezeigt.

Relevante Quelltext-Abschnitte zur Demonstration des Konzepts für den Einsatz der Klasse Timer:

PUBLIC SUB Start()
'...
  GetValueTimer.Delay = 100 ' Alle 100·ms wird die Temperatur ausgelesen
  GetValueTimer.Start       ' Synonym für GetValueTimer.Enabled = TRUE
  GetValueTimer.Trigger     ' Löst das Timer-Event sofort aus
'...
END ' Start()

PUBLIC SUB GetValueTimer_Timer()
  IF RS232.Status <> Net.Active THEN
     lblTemperaturAnzeige.Text = "--- °C"
     rbLED.ForeColor = Color.Red
  ELSE
     lblTemperaturAnzeige.Text = iTemperaturByte & " °C"
     rbLED.ForeColor = Color.Green
  ENDIF
END ' GetValueTimer_Timer()
